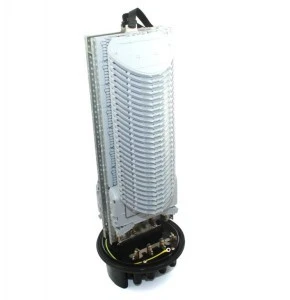

Mufa światłowodowa pionowa TELCOLINE 672F, 8+8+1, T‑M.672.16.1

Opis produktu:

Mufa pionowa TELCOLINE 672F to urządzenie zaprojektowane do ochrony spawów włókien światłowodowych przed oddziaływaniem warunków atmosferycznych oraz przed zagrożeniami mechanicznymi. Konstrukcja i dodatkowe akcesoria umożliwiają montaż urządzenia w instalacjach napowietrznych, doziemnych i kanalizacyjnych. Mufa wyposażona została w 56 tacek (kaset) światłowodowych z możliwością umieszczenia do 12 spawów na każdej (podwójne ułożenie spawów). Wykonana została z polipropylenu (PP), który gwarantuje odporność na promieniowanie UV, niskie i wysokie temperatury oraz substancje występujące w kanalizacji teletechnicznej. Urządzenie po zamknięciu jest hermetyczne, stopień ochrony to IP68 (6 - Ochrona pyłoszczelna, 8 - ochrona przed skutkami ciągłego zanurzenia w wodzie). Mufa wyposażona jest w 16 okrągłych portów (8x18 mm/8x23 mm) i jeden port owalny (94x35 mm). W zestawie znajdują się kątowniki i wsporniki umożliwiający montaż naścienny.

Dane:

• Wysokość: 680 mm
• Średnica kaptura: 230 mm
• Materiał obudowy: Polipropylen (PP)
• Ilość tacek/kaset światłowodowych: 56
• Maksymalna ilość spawów: 672
• Ilość portów: 17 (16 okrągłych/1 owalny)
• Średnica wewnętrzna portów okrągłych: 8x18 mm/8x23 mm
• Wymiary portu owalnego: 95x35 mm
• Temperatura pracy: -40°C~+65°C
• Klasa szczelności: IP68
• Waga: 15 kg

Elementy zestawu:

• Kasety (tacki) światłowodowe: 56
• Osłonki spawów: 672
• Osłony termokurczliwe kabli: 17
• Woreczek odciągający wilgoć
• Tuby ochronne do prowadzenia włókien: 8x40 cm
• Spinacz włókien
• Kable uziemiające
• Opaski zaciskowe (trytytki)
• Papier ścierny
• Wspornik do montażu
• Kątowniki do montażu (15x5 cm): 2
• Śruby M8x80 mm: 2
• Alkopady
• Taśma teflonowa
• Taśma izolacyjna

Zastosowanie:

• Sieci kanalizacyjne
• Instalacje doziemne
