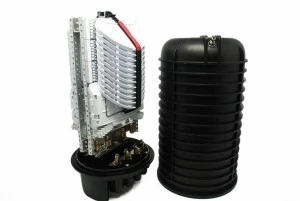

Mufa światłowodowa pionowa TELCOLINE 288F, 8+8+1, T‑M.288.16.1

Opis produktu:
Mufa światłowodowa to urządzenie zaprojektowane do ochrony spawów włókien światłowodowych przed oddziaływaniem warunków atmosferycznych oraz przed zagrożeniami mechanicznymi. Konstrukcja i dodatkowe akcesoria umożliwiają montaż urządzenia w instalacjach napowietrznych, doziemnych i kanalizacyjnych. Mufa wyposażona została w 24 kasety (tacki) światłowodowe z możliwością umieszczenia do 12 spawów na każdej. Dodatkowo kasety wyposażone są w system wypinający i dwa rysiki, które pozwalają w łatwy sposób wypiąć kasety oraz obaskę utrzymującą tacki w miejscu . Poniżej tacek znajduje się zamykany organizer włókien ,który pozwala przenosić włókna z prawej na lewą i na odwrót stronę kaset. Obudowa wykonana została z polipropylenu (PP), który gwarantuje odporność na promieniowanie UV, niskie i wysokie temperatury oraz substancje występujące w kanalizacji teletechnicznej. Urządzenie po zamknięciu jest hermetyczne, stopień ochrony to IP68 (6 - Ochrona pyłoszczelna, 8 - ochrona przed skutkami ciągłego zanurzenia w wodzie). U góry mufy został zamontowany odpowietrznik, pozwalający opróżnić mufę ze zbędnego powietrza po zamknięciu. Mufa wyposażona jest w 8 okrągłych małych portów o średnicy 19mm, 8 okrągłych dużych portów o średnicy 25mm i jeden owalny port (94x35 mm). W zestawie znajduje się wsporniki umożliwiający montaż naścienny lub nasłupowy.

Zastosowanie:
• Sieci napowietrzne
• Sieci kanalizacyjne
• Instalacje doziemne

Dane Techniczne:
• Waga: 5 kg
• Ilość tacek: 24
• Maksymalna ilość tacek: 24
• Pojemność tacki: 6/12 spawów
• Ilość portów: 17 (8 x okrągłych małych, 8 x okrągłych dużych, 1 x owalne)
• Średnica wew. portów okrągłych małych: 19 mm
• Średnica wew. portów okrągłych dużych: 25 mm
• Wymiary wew. portu owalnego: 94x35 mm
• Średnica zewnętrzna kaptura: 248 mm
• Wysokość całkowita: 515 mm
• Materiał obudowy: Polipropylen (PP)
• Temperatura pracy: -40°C~+65°C
• Klasa szczelności: IP68

Elementy zestawu:
• Kasety(tacki) światłowodowe 24szt
• Osłonki spawów
• Osłonki termokurczliwe kabli
• Zestaw rękawiczek
• Woreczek odciągający wilgoć
• Tuby ochronne
• Spinacz włókien
• Kable uziemiające
• Opaski zaciskowe (Trytytki)
• Papier ścierny
• Kołki rozporowe
• Wspornik naścienny/słupowy
