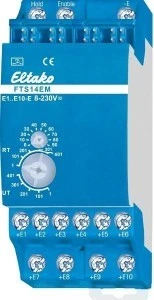

Moduł wejściowy dla magistrali ELTAKO-RS485, 10 wejść sterujących dla uniwersalnego napięcia sterującego. Straty w trybie czuwania wynoszą tylko 0,1 W. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35. 2 jednostki podziałowe = szerokość 36 mm, głębokość 58 mm. Podłączenie do magistrali ELTAKO-RS485. Okablowanie poprzeczne magistrali i zasilania za pomocą zworek. Praca w połączeniu z FAM14 lub FTS14KS. 10 wejść sterujących +E1..+E10/-E galwanicznie oddzielonych od napięcia zasilania. Napięcie sterujące: 8..230 V UC. Wejścia sterujące mogą być aktywowane dla przycisków (stan fabryczny), kontaktów okiennych/drzwiowych lub czujników ruchu. Od tygodnia produkcyjnego 21/19 sygnały wejść sterujących mogą być odwracane. Wejścia sterujące dla przycisków: generowane są telegramy z przycisków radiowych (np. 0x70). Każdy FTS14EM można ustawić na dolnym przełączniku obrotowym na UT (= przycisk uniwersalny) lub RT (= przycisk kierunkowy). Wejścia sterujące dla kontaktów okiennych/drzwiowych: Generowane są telegramy radiowego kontaktu okiennego/drzwiowego FTK (EEP D5-00-01). Jeśli wejście jest sterowane przez styk z zewnętrznym napięciem sterującym, generowany jest telegram „Okno zamknięte”. Po otwarciu styku generowany jest telegram „Okno otwarte”. Podobnie jak w przypadku czujników radiowych FTK, telegram stanu jest powtarzany co 15 minut. Wejścia sterujące dla czujników ruchu: Generowane są telegramy czujnika ruchu i jasności radiowego FBH (EEP A5-08-01), przy czym wartość jasności wynosi zawsze 0. Jeśli wejście jest sterowane przez styk za pomocą zewnętrznego napięcia sterującego, generowany jest telegram „Ruch”. Po otwarciu styku generowany jest telegram „Brak ruchu”. Podobnie jak w przypadku czujników radiowych FBH, telegram stanu jest powtarzany co 15 minut. Każdy telegram wejścia stykowego musi zostać zaprogramowany z numerem identyfikacyjnym (ID) w jednym lub kilku elementach wykonawczych zgodnie z instrukcją obsługi. Dolny przełącznik obrotowy określa, do której grupy należy FTS14EM. W sumie dostępnych jest 5 grup (1, 101, 201, 301 i 401), z których każda ma 100 identyfikatorów. Górnym przełącznikiem obrotowym (0..90) ustawia się identyfikator w ramach grupy. Zakres identyfikatorów w ramach grupy wynika z kombinacji dolnego i górnego przełącznika obrotowego i musi być ustawiony inaczej dla każdego FTS14EM. Maksymalnie 10 urządzeń FTS14EM tworzy jedną grupę. Łącznie w magistrali RS485 może więc znajdować się maksymalnie 50 urządzeń FTS14EM z 500 przyciskami lub stykami. Aby wygenerować telegramy niezbędne do zaprogramowania elementów wykonawczych, należy wybrać żądaną grupę za pomocą górnego i dolnego przełącznika obrotowego. Dla przycisków w obszarze UT lub RT lub dla styków okiennych i drzwiowych oraz czujników ruchu w obszarze RT. Następnie należy nacisnąć żądane wejście sterujące. Podczas pracy należy wybrać tę samą grupę w obszarze UT lub RT dla przycisków lub UT dla styków okiennych i drzwiowych oraz czujników ruchu. Dioda LED pod górnym przełącznikiem obrotowym miga krótko, gdy podłączony styk zostanie zamknięty. Opcjonalnie: można również zainstalować moduł anteny radiowej FAM14 o szerokości tylko dwóch jednostek podziału z systemu radiowego budynku, dzięki czemu siłowniki mogą być sterowane nie tylko za pomocą konwencjonalnych przycisków i styków za pośrednictwem FTS14EM, ale również za pomocą przycisków radiowych, nadajników ręcznych i czujników radiowych. Ponieważ FAM14 posiada zintegrowany zasilacz impulsowy, w tej instalacji nie jest potrzebny FTS14KS do zasilania. Dzięki dwukierunkowemu FAM14 istnieje również możliwość oceny informacji zwrotnych z elementów wykonawczych za pośrednictwem radiowego kontrolera. Dzięki temu można wyświetlać i zmieniać aktualny stan elementów wykonawczych. Połączenie zacisków HOLD wszystkich urządzeń reguluje dostęp do magistrali i zapobiega kolizjom. Dzięki opcjonalnemu modułowi wyjściowemu radiowemu FTS14FA telegramy FTS14EM mogą być również wysyłane do systemu radiowego ELTAKO dla budynków.
