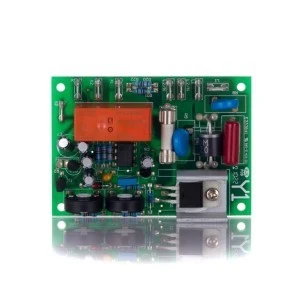

Elektroniczny hamulec silnikowy z przekaźnikiem hamowania w wykonaniu z otwartym obwodem
– potencjometr prądu hamowania
– potencjometr czasu hamowania
– przekaźnik hamowania (rozłączenie wszystkich biegunów)
– funkcja: hamowanie prądem stałym sterowane analogowo
– typ aktywacji: elektrycznie poprzez styk sterujący SP
Zastosowanie:
- maszyny lub systemy, w których silniki asynchroniczne muszą być hamowane ze względu na duże masy odśrodkowe
- UWAGA! Urządzenie przewidziane jest jako część zamienna do wyłączników Tripus. Adaptując ją do innej aplikacji upewnij się, że układ będzie pracował prawidłowo. Bezwzględnie nie należy przekraczać prądu 15A.
Specyfikacja
| prąd hamowania: |
|
| przy 50 Hz I |
maks. 15A |
| przy 60 Hz I |
maks. 12A |
| regulacja bezstopniowa za pomocą potencjometru sterującego I max |
|
| czas hamowania t |
około 1-22 sek. |
| regulacja bezstopniowa za pomocą potencjometru t max |
|
| wartość nastawy |
około 12 sek. |
| czas opóźnienia hamowania |
około 1150 ms. |
| zabezpieczenie nadprądowe |
F 16A |
| sterowanie |
analogowe / kąt fazowy |
| temperatura otoczenia |
0 – +40°C |
| temperatura przechowywania |
-20 – +70°C |
| cykle przełączania |
maks. 1/min |
| wejście zasilania |
4 płaskie złącza pinowe 6,3 x 0,8 mm / Oznaczenie: L1/L2/N |
| wejście sterujące |
1 płaskie złącze pinowe 6,3 x 0,8 mm / Oznaczenie: SP |
| wyjście hamulca |
2 płaskie złącza pinowe 6,3 x 0,8 mm / Oznaczenie: X1 / X2 |
| rezystor rozładowania |
1 płaskie złącze pinowe 6,3 x 0,8 mm / Oznaczenie: K |
| stopień ochrony |
IP 00 |
| wersja |
wersja na płytce drukowanej |
| mocowanie |
4 otwory Ø 3,2 mm – 67 x 45 mm |
| wymiary dł. x szer. x wys. |
ok. 75 x 53 x 22 mm |
| waga |
ok. 55g |
| zgodność |
CE |
| testy |
EMV |
| kategoria bezpieczeństwa (SIL) |
1 zgodnie z EN-IEC 62061 |
| poziom wydajności (PL) |
c zgodnie z EN-ISO 13849 |
| możliwe rozwiązania: |
|
| 60P0754 /556.684/ |
znamionowe napięcie robocze
Ue: 400V +5% / -10% / 50-60Hz (360…420V) |
