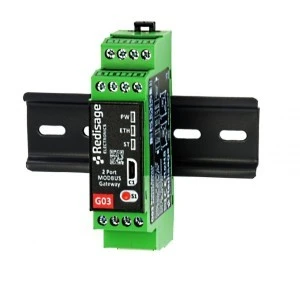

G03 | Modbus Gateway 2-Portowy | Ethernet 10/100MB 2xRS232/RS485

G03 to brama Modbus Ethernet, zapewniająca konwersję protokołów Modbus TCP na Modbus RTU/ASCII i dystrybucję danych w sieci przemysłowej.

Ta przemysłowa brama DIN-rail została zaprojektowana, aby łączyć świat sieci Ethernet (Modbus TCP) z urządzeniami szeregowymi (Modbus RTU/ASCII). Zapewnia to dwukierunkową transmisję danych i pełną kontrolę nad komunikacją z poziomu komputera. G03 działa w dwóch trybach: Gateway Mode (do komunikacji ze Slave’ami) oraz Router Mode (do komunikacji z Masterami). Możliwe jest ustawienie różnych trybów na każdym porcie. Brama G03 oparta jest na mikrokontrolerze ESP32 Xtensa LX6.

G03 wyposażony jest w dwa konfigurowalne porty 2-w-1 (RS232/RS485). Ważna uwaga: Możesz używać tylko interfejsu RS232 LUB RS485 na danym porcie jednocześnie, ponieważ porty te współdzielą ten sam wewnętrzny bus. Obsługuje prędkości transmisji danych do 115200 bps. Łączność sieciowa realizowana jest poprzez gniazdo RJ45 wspierające Fast Ethernet 10/100 Mb/s.

Kluczowe cechy techniczne

Wyróżniające cechy bramy Modbus Redisage G03 sprawiają, że jest to elastyczne rozwiązanie w aplikacjach przemysłu 4.0.

• Elastyczne porty szeregowe: Dwa porty 2-w-1, konfigurowalne jako RS232 lub RS485.

• Łączność: Ethernet 10/100.

• Tryby działania: Brama Modbus działa w trybie Gateway oraz Router.

• Mikrokontroler: Oparty na wydajnym mikrokontrolerze ESP32 Xtensa LX6.

• Transmisja RS485: Zasięg do 1200 metrów przy 9.6 kbps.

• Zasilanie: Szeroki zakres 12–30 VDC.

• Temperatura pracy: Niezawodne działanie od -40C do +75C.

• Ochrona ESD: Ochrona przed wyładowaniami elektrostatycznymi (ESD) do + - 8kV.

• Terminacja: Posiada wbudowaną i ręcznie aktywowaną terminację 120 ohm dla RS485.

• Niski Pobór Mocy: Poniżej 1W.

Zastosowanie

Brama G03 jest przeznaczona do użytku w sieciach przemysłowych, zwłaszcza w dziedzinie Industry 4.0. Elastyczność wyboru protokołu na każdym porcie sprawia, że jest to wszechstronne narzędzie do konwersji i dystrybucji danych Modbus w zróżnicowanych systemach.
