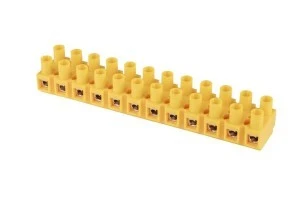

Listwa zaciskowa gwintowa 12‑torowa 16mm2 TLZ‑16 z podkładką zapobiegającą przecinaniu przewodów żółta A12‑2451

miniaturka produktu Listwa zaciskowa gwintowa 12-torowa 16mm2 TLZ-16 z podkładką zapobiegającą przecinaniu przewodów żółta A12-2451
miniaturka produktu Listwa zaciskowa gwintowa 12-torowa 16mm2 TLZ-16 z podkładką zapobiegającą przecinaniu przewodów żółta A12-2451
Zdjęcie produktu Listwa zaciskowa gwintowa 12-torowa 16mm2 TLZ-16 z podkładką zapobiegającą przecinaniu przewodów żółta A12-2451
Kliknij, aby przejść do galerii
Cena:
Ikona o nazwie IconShippingUnavailable
Na zamówienie od TIM

TLZ-16 z podkładką zapobiegającą przecinaniu przewodów.
W korpusie złączki wykonane są otwory umożliwiające mocowanie jej do podłoża za pomocą wkrętów. Poszczególne tory oznaczone są numerami od 1 do 12. Złączka spełnia wymagania dyrektywy 2006/95/WE.

DANE TECHNICZNE

  • Przekrój znamionowy: 16mm2
  • Przyłączalność znamionowa: [drut] 1-16mm2 | [linka] 1-10mm2
  • Napięcie znamionowe izolacji: 690V
  • Napięcie znamionowe udarowe wytrzymywane: 6kV
  • Prąd znamionowy ciągły: 76A
  • Moment skręcający dla zacisków: 2Nm
  • Długość odizolowania: 9,5mm
  • Materiał izolacyjny: poliamid
  • Temperatura otoczenia: -25…+100oC
  • Masa 12-tor: 230g
  • Norma: IEC 60947-7-1

Dane techniczne

CN
85369010
Sposób montażu
Montaż bezpośredni
Napięcie znamionowe [V]
690
Długość [mm]
106
Zakres temperatur pracy [°C] do
100
Rodzaj materiału izolacyjnego
Tworzywo termoplastyczne
Szerokość / rozmiar rastra [mm]
32
Wersja przeciwwybuchowa „EEx e”
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Odległość między osiami otworów [mm]
15
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
1
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
1
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
1
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
1
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Prąd znamionowy In [A]
76
PKWiU
27.12.40.0
Kolor
Żółty
Liczba biegunów
12
Zakres temperatur pracy [°C] od
-25
Liczba zacisków na biegun
2
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Wysokość przy najniższym sposobie montażu [mm]
28
Wymagana płytka zamykająca
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Przezroczysty
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
16
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
16
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
16
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
10
Pozycja połączenia
Z boku / boczny
Wykonanie przeciwwybuchowe Ex-e - potwierdzone

Dane logistyczne

Ean
5902626102531
Szerokość opakowania [mm]
30
Waga z opakowaniem [kg]
0.25
Wysokość opakowania [mm]
30
Długość opakowania [mm]
180
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Producent / Podmiot odpowiedzialny

Nazwa producenta"POKÓJ" SPÓŁDZIELNIA ELEKTROTECHNICZNA
Adres pocztowyul. Warecka 1, 91-202 Łódź
Adres e-mailsprzedaz@pokoj.com.pl
Adres strony internetowejhttps://www.pokoj.com.pl/
