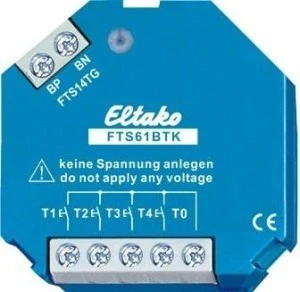

Eltako FTS61BTK - Kopler przycisków magistrali dla 4 przycisków konwencjonalnych - FTS61BTK
Kopler przycisków magistrali FTS61BTK dla 4 przycisków konwencjonalnych do podłączenia do bramek przycisków FTS14TG za pomocą 2-przewodowej magistrali przycisków. Strata w trybie czuwania wynosi tylko 0,2 W. Do montażu wpuszczanego. Długość 45 mm, szerokość 45 mm, głębokość 18 mm. Do zacisków BP i BN bramki przyciskowej FTS14TG można podłączyć maksymalnie 30 przycisków magistrali i/lub łącznik przycisków magistrali FTS61BTK. Dopuszczalna całkowita długość przewodu wynosi 200 m. Element RLC dołączony do FTS14TG musi być dodatkowo podłączony do zacisków BP i BN na najdalej oddalonym przycisku magistrali lub sprzęgaczu przycisków magistrali. Za pomocą 2-przewodowej magistrali przyciskowej podłączony FTS61BTK jest zasilany napięciem 29 V DC i jednocześnie odbywa się transmisja danych. Proszę używać tylko standardowych przewodów magistrali lub telefonicznych. Przy maksymalnej długości przewodu wynoszącej 2 metry można podłączyć do czterech konwencjonalnych przycisków do T1, T2, T3 i T4. Przeciwbiegunem jest w każdym przypadku zacisk T0. Uwaga! Nie podłączać napięcia. Jako przyciski kierunkowe można zdefiniować pary T1/T3 i T2/T4. Magistrala jest podłączona do BP i BN. Należy zwrócić uwagę na biegunowość!
