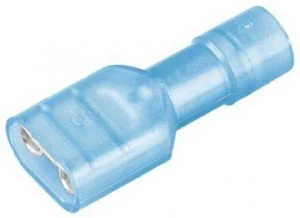

Konektor płaski Żeński 6.35 x 0.8mm długość 21.5mm Izolacja: Izolowane Cyna /100szt./

Rodzaj końcówki płaskiej = Gniazdo
Minimalny rozmiar przewodu mm2 = 1.5mm²
Maksymalny rozmiar przewodu mm2 = 2.5mm²
Rozmiar występu = 6.35 x 0.8mm
Izolacja = Izolowane
Minimalny rozmiar przewodu AWG = 16AWG
Metoda zakończenia = Połączenie zagniatane
Materiał styków = Mosiądz
Pokrycie styku = Cyna
Materiał izolacyjny = Nylon
W osłonie/Bez osłony = W osłonie

Rejestr UL. W pełni izolowane podwójne oprawki RS PRO z podwójną izolacją. Od RS PRO wysokiej jakości, w pełni izolowany terminal do zaciskania, czasami nazywany żeńską szybkozłączem. Gniazda zaciskowe żeńskie to rodzaje złączy przewodów elektrycznych, które po połączeniu ze złączem męskim (lub męskim szybkozłączem) zapewniają szybkie i niezawodne połączenie pomiędzy dwoma przewodami. Korpus złącza wykonany jest z mosiądzu pokrytego cyną i posiada dodatkową wewnętrzną tulejkę miedzianą. Ta miedziana osłona wzmacnia cylinder i zapewnia solidne i bezpieczne zaciśnięcie. Osłona chroni również przewód przed naprężeniem i wysokimi wibracjami. Główną cechą tego żeńskiego gniazda jest izolacja pokrywająca całą długość korpusu złącza. Izolacja ta zapewnia ochronę przed porażeniem elektrycznym i działa jako "mini" obudowa, która chroni połączenie przed brudem, smarem, płynami i innymi zanieczyszczeniami, jeśli są pokryte. Jak działa złącze zaciskowe żeńskie?. Złącze lub gniazdo zewnętrzne jest zaciśnięte na końcu linki elektrycznej za pomocą odpowiednich narzędzi i nie wymaga lutowania. Występ wtykowy lub złącze kasetowe na przewodzie przeciwległym po prostu wsuwa się w otwór na końcu gniazda, aby uzyskać bezpieczne i niezawodne połączenie elektryczne. Charakterystyka i zalety. Zapewnia szybkie i łatwe podłączanie i odłączanie Pełna izolacja zapewniająca ochronę przed porażeniem prądem i zwarciem od odsłoniętych przewodów. Zapewnia również zabezpieczenie połączenia elektrycznego Podwójna końcówka do zaciskania z wewnętrzną miedzianą osłoną zwiększającą wytrzymałość i wytrzymałość połączenia zaciskanego Pokrycie galwaniczne zapewniające odporność na korozję, zwiększoną wytrzymałość i doskonałe przewodnictwo Kolorowa izolacja ułatwia identyfikację rozmiaru terminal Zszyta konstrukcja izolacji umożliwia łatwe włożenie przewodu. Zastosowania. Przemysłowe systemy sterowania Maszyny przemysłowe Zastosowanie motoryzacyjne Sprzęt komunikacji Zasilacze Ogrzewanie, wentylacja i klimatyzacja (HVAC) Urządzenia domowe, w tym zmywarki do naczyń, pralki i suszarki. Wybór właściwego rozmiaru złącza. Wybierając odpowiedni terminal dla danej aplikacji, należy wziąć pod uwagę następujące kwestie: Rozmiar używanego przewodu to 'm' (metryczny) lub 'AWG' (amerykański wskaźnik przewodów) Rozmiar zaczepu, do którego będzie podłączony terminal pierścieniowy. Szerokość gniazda musi odpowiadać szerokości występu, z którym się łączy i odwrotnie. Szerokość jest zwykle pokazana jako nazwa serii w calach, najczęściej spotykane to: 0,110 (2,8mm), .187 (4,8MM), .205(5,2mm), 0,250 (6,3mm), 0,375 (9,5mm). Grubość zaczepów może się również różnić i wynosi zazwyczaj 0,51 lub 0,81mm. Jak zagniatać złącze gniazda. Zdjąć izolację z końcówki przewodu i przyciąć na taką samą długość jak terminal. Włożyć odsłonięty koniec przewodu do cylindra, upewniając się, że nie ma widocznych gołych przewodów. Złącze jest gotowe do zaciśnięcia na końcu przewodu. Można użyć szczypiec lub klucza z zapadką, ale w celu zapewnienia lepszej jakości zaciśnięcia, lepiej jest użyć szczypiec z grzechotką. Zalecane jest użycie narzędzia do obciskania z grzechotką, ponieważ uchwyty pozostaną zablokowane aż do zakończenia pełnego cyklu zaciskania, co zapobiegnie częściowemu zaciskaniu. Włożyć wałek terminal odbieralnika do odpowiedniej części zaciskającej (oznaczonej literami na narzędziu). Ścisnąć rączki narzędzia, aż zapadka zostanie zwolniona. Terminal zaciskanego gniazda jest gotowy do połączenia z męskim terminal z zaczepem w celu utworzenia bezpiecznego połączenia elektrycznego.
