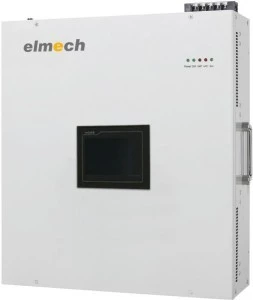

Kompensator aktywny XIVAR ASVG 50 to wysokiej jakości urządzenie energoelektroniczne oparte na tranzystorach IGBT. Służy przede wszystkim do nadążnej kompensacji mocy biernej indukcyjnej i pojemnościowej. Dzięki wysokiej skuteczności kompensacji gwarantuje brak opłat za moc bierną. Dodatkowo posiada zdolność filtrowania wyższych harmonicznych dzięki czemu zapewnia podstawową ochronę sieci elektrycznej przedsiębiorstwa i pracujących w niej odbiorów. Urządzenie to jest całkowicie odporne na niewłaściwe parametry jakościowe zasilania. Stanowi współczesną, najtańszą alternatywę dla pasywnych układów kompensacji jak baterie kondensatorów i dławików, oferując jednocześnie znacznie większą funkcjonalność i skuteczność działania.
Wyposażenie
· Kolorowy dotykowy panel operatorski 7” – podgląd parametrów, konfiguracja urządzenia, obsługa alarmów
· Moduł komunikacyjny – Modbus RTU (RS485)
· Filtr PWM na częstotliwości kluczowania tranzystorów
· Alarm ogólny wyprowadzony na styk bezpotencjałowy NO/NC
· Wejście cyfrowe do zdalnego sterowania urządzeniem
· Zabezpieczenia: zwarciowe, przeciążeniowe, temperaturowe, przepięciowe
Funkcjonalność
· Sterowanie algorytmami EAFFT i EPA gwarantującymi wysoką skuteczność kompensacji
· Filtracja wyższych harmonicznych do 25 harmonicznej we wszystkich fazach i przewodzie neutralnym
· Nadążna kompensacja mocy biernej indukcyjnej i pojemnościowej niezależnie w każdej z faz
· Symetryzacja obciążenia faz
· Stabilizacja napięcia sieci
· Autodetekcja częstotliwości rezonansowej z aktywnym przesunięciem poza zakres pracy
· Funkcja wirtualnego dławika z zadawaną wartością
· Możliwość pracy hybrydowej z dowolną baterią kondensatorów
· Równoległe łączenie kompensatorów XIVAR ASVG różnej mocy
· Budowa modułowa, bezmasterowa – uszkodzenie jednego modułu kompensatora nie przerywa pracy pozostałych
Dlaczego XIVAR ASVG
· Od polskiego producenta urządzeń energoelektronicznych istniejącego od 1987 roku
· Wysoka jakość wykonania, bezawaryjność i skuteczność kompensacji potwierdzone licznymi referencjami
· Wsparcie zespołu inżynierów specjalizujących się w kompensacji mocy biernej i poprawie jakości energii elektrycznej
· Łatwa instalacja, konfiguracja i obsługa
· Szybka dostawa w solidnej skrzyni transportowej
· Serwis 24h na terenie całej Polski
Parametry techniczne
|
Moc znamionowa
|
50 kVAR
|
|
Znamionowy prąd przewodowy
|
75 A
|
|
Dynamika prądu kompensującego
|
≥ 315 A/ms
|
|
Tętnienia prądu kompensującego
|
< 0,05 A p-p
|
|
Napięcie wejściowe
|
3x400 VAC (300-456 VAC)
|
|
Częstotliwość napięcia wejściowego
|
50 Hz +/-5%
|
|
Czas reakcji na zmianę obciążenia
|
< 5 ms
|
|
Zakres kompensacji mocy biernej
|
0 - 100% indukcyjna/pojemnościowa
|
|
Skuteczność kompensacji mocy biernej
|
cosϕ ≥ 0,99
|
|
Zakres filtracji harmonicznych
|
0 - 100% do 25 harm. do 60% mocy
|
|
Skuteczność filtracji harmonicznych
|
THDI ≤ 8%
|
|
Zakres symetryzacji obciążenia faz
|
0 - 100%
|
|
Skuteczność symetryzacji obciążenia faz
|
UI ≤ 5%
|
|
Częstotliwość kluczowania tranzystorów
|
25,6 kHz
|
|
Typ podłączenia
|
4-przewodowy
|
|
Topologia
|
3-poziomowy NPC IGBT
|
|
Algorytmy sterowania
|
EAFFT + EPA
|
|
Sprawność
|
≥ 97,5%
|
|
Straty cieplne
|
≤ 2,5%
|
|
Straty jałowe
|
< 0,23%
|
|
Poziom hałasu
|
45db - 60 dB w zależności od obciążenia
|
|
Temperatura pracy
|
-20 - 55oC
|
|
Wilgotność względna
|
< 95%, bez kondensacji
|
Obudowa
|
Rodzaj
|
wisząca
|
|
Materiał
|
stal malowana proszkowo
|
|
Wymiary (wys. x szer. x głęb.)
|
515x510x160 mm
|
|
Waga
|
35 kg
|
|
Stopień ochrony
|
IP20
|
|
Chłodzenie
|
wymuszone, powietrzne
|
|
Kolor
|
RAL 7035
|
|
Podejście kablowe
|
od góry obudowy
|
