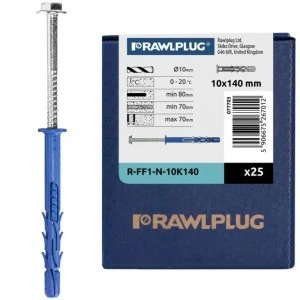

Kołki rozporowe ramowe R‑FF1 10x140mm z wkrętem z łbem sześciokątnym i gniazdem TORX do betonu, cegły ceramicznej 25szt

Kołki rozporowe ramowe R-FF1 10x140mm z wkrętem z łbem sześciokątnym i gniazdem TORX do betonu, cegły ceramicznej i silikatowej

• Rozmiar kołka: 10 x 140 mm
• Rodzaj: ramowe
• Ilość w opakowaniu: 25 szt

Kołki rozporowe ramowe R-FF1 to uniwersalne rozwiązanie do mocowania w betonie, cegle i innych twardych podłożach, zapewniające solidne zakotwienie dzięki wieloosiowemu rozpieraniu i precyzyjnemu dopasowaniu koszulki do łba wkręta.

Wykonane z wysokiej jakości poliamidu, osiągają doskonałe parametry wytrzymałościowe we wszystkich kategoriach podłoży według ETAG 020.

Dzięki łatwemu montażowi i dużej nośności, idealnie sprawdzają się przy instalacji ram okiennych, bram, fasad czy szafek ściennych.

Cechy i korzyści:

• Kołek ramowy z kołnierzem przeznaczony do mocowania twardych materiałów, jak stal
• Specjalna formuła poliamidu umożliwia uzyskanie najwyższych parametrów we wszystkich kategoriach podłoży według ETAG 020(A, B, C, D)
• Wewnętrzna geometria koszulki zaprojektowana tak, aby dopasować się do łba wkręta
• Konstrukcja kołka zapewnia wieloosiowy rozpór

Materiał podłoża:

1. Cegła ceramiczna pełna (Kat.użytkowa B)
2. Cegła silikatowa pełna (Kat.użytkowa B)
3. Cegła silikatowa otworowa (Kat. użytkowa C)
4. Cegła ceramiczna otworowa (Kategoria użytkowa C)
5. Bloczki otworowe z betonu lekkiego (Kat. użytkowa D)
6. Beton komórkowy (Kategoria użytkowa D)
7. Beton ≥ C12/15 (Kategoria użytkowa A)
8. Beton spękany ≥ C12/15 (Kategoria użytkowa A)

Przykłady aplikacji:

• Ramy drzwi i okien
• Drzwi garażowe
• Bramy
• Bramy przemysłowe
• Fasady (montaż elementów konstrukcyjnych wykonanych z metalu lub drewna)
• Szafki ścienne
• Anteny satelitarne
• Półki ścienne
• Poręcze
• Koryta kablowe

Sposób montażu:

1. Wywiercić otwór o odpowiedniej średnicy i głebokości.
2. Włóżyć koszulkę do otworu przez element mocowany i dobić ją młotkiem na odpowiednią głębokość.
3. Dokręcić wkręt FF1

Dane techniczne:

• Rozmiar: Ø10
• Średnica kołka (d): 9,8 mm
• Długość kołka (l): 140 mm
• Średnica wkręta (dₛ): 7 mm
• Długość wkręta (Lₛ): 149 mm
• Maks. grubość elementu mocowanego: dla t_fix 50: 90 mm; dla t_fix 70: 70 mm
• Średnica otworu (dₕ): 10 mm

Dane instalacyjne:

• Średnica otworu w podłożu [d0]: 10mm
• Min. głębokość otworu w podłożu [h0]: 60mm
• Minimalna głębokość osadzenia łącznika [hnom]: 50mm
• Min. grubość podłoża [hmin]: 100mm
• Min. rozstaw [smin]: 90mm
• Min. odległość od krawędzi [cmin]: 80mm
• Max. moment dokręcający (T_inst): 16 Nm
• Rozmiar klucza (Sw): 13 mm
• Gniazdo montażowe: T40
• Średnica (d): 10 mm
• Efektywna głębokość zakotwienia (h_ef): 50 mm
