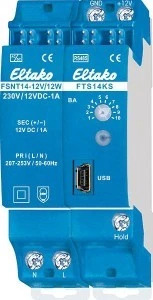

Eltako FTS14KS - Interfejs komunikacyjny magistrali RS485 - FTS14KS
Interfejs komunikacyjny FTS14 dla magistrali ELTAKO-RS485 z dołączonym zasilaczem impulsowym FSNT14-12V/12W. Straty w trybie czuwania wynoszą tylko 0,4 W. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35. 1 jednostka podziału = 18 mm szerokości, 58 mm głębokości. Napięcie zasilania 12 V DC. Podłączenie do magistrali ELTAKO-RS485. Okablowanie poprzeczne magistrali i zasilania za pomocą zworek. W zestawie znajduje się 1 zasilacz impulsowy FSNT14-12V/12W, 1 element dystansowy DS14, 2 rezystory terminujące do wtykania z nadrukiem Ω, 1/2 TE, 3 zworki 1 TE (w tym 1 zapasowa), 1 zworka 1,5 TE, 2 zworki 1/2 TE (w tym 1 zapasowa) oraz narzędzie do montażu zworek SMW14. W przypadku obciążenia zasilacza impulsowego większego niż 4 W należy zachować po lewej stronie ½ jednostki podziału odległości wentylacyjnej od sąsiednich urządzeń. W przypadku obciążenia większego niż 6 W wymagana jest dodatkowo ½ jednostki podziału odległości wentylacyjnej między FSNT14 a FTS14KS za pomocą elementu dystansowego DS14. W zestawie znajduje się zatem element dystansowy DS14 i długa zworka. Jeśli całkowite zapotrzebowanie mocy systemu magistrali serii 14 przekracza 10 W, na każde dodatkowe 12 W zapotrzebowania mocy należy zastosować kolejny moduł FSNT14-12V/12W. Okablowanie poprzeczne magistrali i zasilania za pomocą zworki. Opcjonalnie można również podłączyć 12 V DC z WNT15-12VDC/24W do zacisków GND/+12V. Do ostatniego siłownika należy podłączyć dołączoną drugą rezystancję końcową. Mini-USB do podłączenia komputera w celu utworzenia listy urządzeń, konfiguracji siłowników za pomocą narzędzia komputerowego PCT14 oraz do tworzenia kopii zapasowych danych. Do FTS14KS dołączony jest kod legalizacyjny do pobrania PCT14 ze strony internetowej ELTAKO Do zacisku Hold podłącza się wszystkie FTS14EM i ewentualnie bramki FGW14, jeśli łączą one komputer PC z magistralą RS232. Za pomocą przełącznika trybu pracy BA można ustawić 10 różnych trybów pracy zgodnie z instrukcją obsługi. Dioda LED na dole świeci się na zielono, gdy nawiązano połączenie z narzędziem komputerowym PCT14. Podczas odczytu lub zapisu danych zielona dioda LED miga. Zielona dioda LED gaśnie, gdy połączenie z narzędziem komputerowym PCT14 zostało przerwane.
