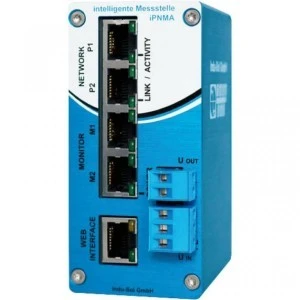

Inteligentny punkt pomiarowy iPNMA

Punk dostępowo/pomiarowy iPNMA zapewnia bezproblemowy i w pełni transparentny dostęp do sieci PROFINET i innych sieci opartych na standardzie Ethernet. Dzięki instalacji punktu dostępowego, posiadamy bezpieczny dostęp do sieci, bez konieczności przerywania produkcji. Zalecana jest trwała instalacja urządzenia pomiędzy sterownikiem PLC, a pierwszym switchem, ponieważ właśnie tam skupia się całość komunikacji procesowej. W urządzeniu dostępne są dwa gniazda, dlatego mamy pewność analizy całości komunikacji zarówno w jedną jak i w drugą stronę. Najważniejsze właściwości urządzenia: Prosta integracja do istniejącej już instalacji (brak konieczność nanoszenia zmian w projekcie) Dostęp do sieci bez konieczność przerywania produkcji Dzięki zastosowaniu dwóch portów, monitorujemy ruch w obu kierunkach. Możliwość integracji z PN-INspektor® NT lub laptopem, daje możliwość pełnej oceny wyników w celach diagnostycznych. Możliwość zasilania dodatkowych urządzeń dzięki złączu UOUT (24V DC) Monitoring wszystkich protokołów i rozmiarów pakietów bez ich utraty Monitoring najważniejszych wartości jakościowych dla sieci PROFINET Inteligentny punkt pomiarowo/dostępowy, łączy w sobie funkcję punktu dostępowego oraz prostego analizatora sieci PROFINET. Do prawidłowej analizy wartości jakościowych określających stabilność sieci, konieczne jest integracja urządzenia z oprogramowaniem PROmanage NT. Analizowane parametry jakościowe: ✓ Jitter ✓ Przerwy w pakietach (ang. telegram gaps) ✓ Przejęcia pakietów (ang. telegram overtakes) ✓ Obciążenie sieci (ang. netload) ✓ Szybkość aktualizacji (ang. Update rate) ✓ diagnostyka urządzeń ✓ błedy/restarty urządzeń ✓ błędy pakietów Integracja punktu pomiarowego iPNMA w sieci PROFINET i ocena danych poprzez PROmanage®NT Po co nam TAP w sieci PROFINET?
