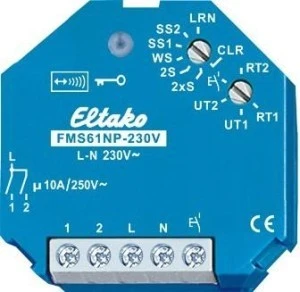

Eltako FMS61NP-230V - Funkcja radiowa Wielofunkcyjny przełącznik impulsowy, 1 + 1 styk zwierny 10 A - FMS61NP-230V
1+1 styk zwierny niebezpotencjałowy 10 A/250 V AC, lampy LED 230 V do 400 W, żarówki 2000 W. Szyfrowana komunikacja radiowa, dwukierunkowa komunikacja radiowa i funkcja repeatera z możliwością włączenia. Straty w trybie czuwania tylko 0,8 W. Do montażu podtynkowego. Długość 45 mm, szerokość 45 mm, głębokość 33 mm. Napięcie zasilania, przełączania i sterowania lokalnie 230 V. W przypadku awarii napięcia zasilania stan przełączania pozostaje niezmieniony. Po przywróceniu napięcia zasilania następuje wyłączenie zgodnie z definicją. Ten moduł radiowy jako wielofunkcyjny przełącznik impulsowy wyposażony jest w najnowocześniejszą, opracowaną przez nas technologię hybrydową: bezwycierniową elektronikę odbiorczą i analizującą połączyliśmy z dwoma przekaźnikami bistabilnymi przełączającymi się w punkcie przejścia przez zero. Dzięki temu nawet w stanie włączenia nie występują straty mocy cewki i nie dochodzi do jej nagrzewania. Po instalacji należy poczekać na automatyczną krótką synchronizację, zanim podłączony odbiornik zostanie podłączony do sieci. Oprócz radiowego wejścia sterującego za pomocą wewnętrznej anteny, ten wielofunkcyjny przełącznik impulsowy może być również sterowany lokalnie za pomocą ewentualnie zamontowanego przed nim konwencjonalnego przycisku sterującego 230 V. W funkcji 2xS tylko styk 1. Maksymalny prąd jako suma obu styków 16 A przy 230 V. Można zaprogramować szyfrowane czujniki. Można włączyć dwukierunkową komunikację radiową i/lub funkcję repeatera. Każda zmiana stanu oraz otrzymane telegramy sterowania centralnego są następnie potwierdzane telegramem radiowym. Ten telegram radiowy można zaprogramować w innych elementach wykonawczych i sterownikach. Za pomocą górnego przełącznika obrotowego w pozycji LRN można przypisać do 35 przycisków radiowych, w tym jeden lub kilka przycisków sterowania centralnego. Następnie wybiera się żądaną funkcję tego wielofunkcyjnego przełącznika impulsowego. Przełączenie jest sygnalizowane miganiem diody LED. 2xS = podwójny przełącznik impulsowy z 1 stykami zwiernymi. 2S = przełącznik impulsowy z 2 stykami zwiernymi. WS = przełącznik impulsowy z 1 stykem zwiernym i 1 stykem rozwiernym. SS1 = przełącznik szeregowy 1 + 1 styk zwierny z sekwencją przełączania 1. SS2 = przełącznik szeregowy 1 + 1 styk zwierny z sekwencją przełączania 2. Sekwencja przełączania SS1: 0 - styk 1 - styk 2 - styki 1 + 2. Sekwencja przełączania SS2: 0 - styk 1 - styki 1 + 2 - styk 2. Dolny przełącznik obrotowy jest potrzebny tylko do programowania nadajników. Od tygodnia produkcyjnego 08/2013 można programować przyciski uniwersalne i przyciski kierunkowe. Dioda LED towarzyszy procesowi programowania zgodnie z instrukcją obsługi i podczas pracy sygnalizuje polecenia sterujące radiowe krótkim miganiem.
