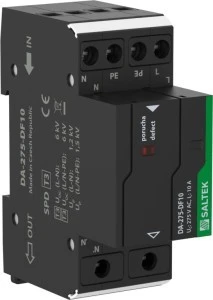

Zastosowanie: część urządzenia piorunochronnego, ogranicznik przepięć, T3, do ochrony linii energetycznych AKPiA, zabezpieczeń elektronicznych, systemów wykrywania pożaru itp. przed wpływem przepięć i zakłóceń RF
- Typ SPD: T3
- Sposób montażu: Szyna DIN 35 mm
- Napięcie znamionowe UN: 230 V AC
- Maksymalne napięcie pracy Uc: 275 V AC
- Nominalny prąd obciążenia IL: 10 A
- Typ sieci: TN
- Maksymalne zabezpieczenie nadprądowe: 10 A gL/gG lub C 10 A
- Wytrzymałość zwarciowa ISCCR: 6 kA
- Tłumienie filtra przy 1 MHz (50 Ω//50 Ω/) niesymetryczne: 30 dB
- Nominalny prąd wyładowczy (8/20 µs) L-N IN: 3 kA
- Nominalny prąd wyładowczy (8/20 µs) L+N-PE IN: 5 kA
- Nominalny prąd wyładowczy (8/20 µs) N-PE IN: 3 kA
- Poziom ochrony napięcia L-N UP: 6 kV
- Poziom ochrony napięcia L-PE UP: 10 kV
- Poziom ochrony napięcia N-PE UP: 6 kV
- Czas reakcji L-N ta: 25 ns
- Czas reakcji N-PE ta: 100 ns
- Przepięcie dorywcze TOV 5 s L-N: 335 V
- Przepięcie dorywcze TOV 5 s L-PE: 440 V
- Charakterystyka TOV (TOV 5 s): wytrzymały
- Przepięcie dorywcze TOV 120 min L-N: 440 V
- Przepięcie dorywcze TOV 120 min L-PE: 335 V
- Charakterystyka TOV (120 min): wytrzymały
- Przepięcie dorywcze TOV 200 min L-N: 1200 V
- Przepięcie dorywcze TOV 200 min L-PE: 1455 V
- Charakterystyka TOV (200 min): bezpieczna awaria
- Przekrój podłączonych przewodów drut (min): 1,5 mm2
- Przekrój podłączonych przewodów drut (maks.): 6 mm2
- Przekrój podłączonych przewodów linkowych (min): 1,5 mm2
- Przekrój podłączonych przewodów linkowych (maks.): 6 mm2
- Sposób wskazania usterki: czerwone pole sygnalizacyjne
- Stopień ochrony: IP 20
- Zakres temperatur otoczenia (min./maks.): -40 / 80 OC
- Zgodnie ze standardem: EN 61643-11:2012, IEC 61643-11:2011
- Klasa ETIM: EC000942
- Numer taryfy celnej: 85363010
- EAN: 8595090557197
