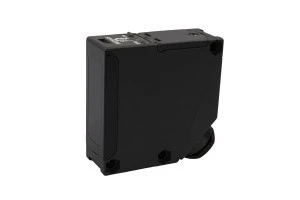

Czujnik optyczny odbiciowy 68x68x26mm Sn: 200‑2500mm 12‑24V DC PNP/NPN NC/NO zaciski IP67 OT590505
- Producent:IPF ELECTRONIC
- Indeks producenta:OT590505
- Indeks TIM:0001-00014-04393
- Kategoria:Czujniki fotoelektryczne
- Ocena:
Cena:
Czujniki optyczne działają bezstykowo. Wykrywają obiekty niezależne od ich cech (np. Kształt, kolor, struktura powierzchni, materiał). Podstawowa zasada działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne wersje: 1. Czujnik wiązki składa się z dwóch oddzielnych urządzeń, jednego nadajnika i jednego odbiornika, które są wyrównane względem siebie. Jeżeli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające jest zintegrowane z odbiornikiem zmienia swój status. 2. W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana z powrotem do odbiornika przez odbłyśnik. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane w urządzeniu zmienia swój status. 3. Z rozproszonym czujnikiem odbicia nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana przez obiekt, który ma zostać wykryty. Gdy odbiornik wykryje odbite światło, wyjście przełączające jest zintegrowane w urządzeniu, zmienia swój status.
Rozmiar: 68x68x26mm
Klasa ochrony IP: IP67
Zasięg: 200-2500mm
Połączenie: zaciski
Typ napięcia: 12-24 V DC
Temperatura otoczenia: -25 - 55°C
Dane techniczne
Znamionowe napięcie sterowania Us dla DC [V] od
10
Temperatura otoczenia [°C] od
-25
Strefa zadziałania [mm] od
200
Zakres regulacji [mm] od
200
Triangulacja
Tłumienie przedpola
Maksymalna strefa działania [mm]
2500
Procedura strojenia
Nastawa ręczna
Tryb pracy czujnika
Tryb jasny/ciemny
Rodzaj napięcia
DC
Rodzaj połączenia elektrycznego
Zacisk
Rodzaj funkcji przełączania
Styk przełączny (NO/NC)
Maksymalny prąd wyjściowy [mA]
100
Szerokość czujnika [mm]
26
Czas reakcji [ms]
2
Znamionowe napięcie sterowania Us dla DC [V] do
30
Temperatura otoczenia [°C] do
55
Strefa zadziałania [mm] do
2500
Zakres regulacji [mm] do
2500
Zasięg działania [m]
2,5
Rodzaj światła
Światło podczerwone
Długość fali sensora [nm]
880
Stopień ochrony (IP)
IP67
Materiał obudowy
Tworzywo sztuczne
Rodzaj konstrukcji obudowy
Prostopadłościan
Sposób łączenia na wyjściu
PNP/NPN
Częstotliwość przełączania [Hz]
250
Długość czujnika [mm]
68
Wysokość czujnika [mm]
68
Dane logistyczne
Ean
5903715624712
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
