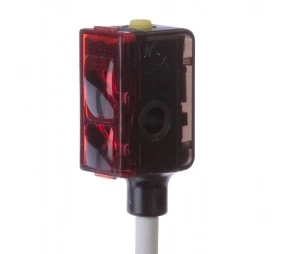

Czujnik optyczny 21x11x9,2mm Sn 2‑60mm 10‑30V DC PNP programowalny złącze kablowe M8 4pin 0,2m PUR IP65 OTQ90170
- Producent:IPF ELECTRONIC
- Indeks producenta:OTQ90170
- Indeks TIM:0001-00013-42762
- Kategoria:Czujniki fotoelektryczne
- Ocena:
Cena:
Czujniki optyczne działają bezstykowo. Wykrywają obiekty niezależne od ich cech (np. Kształt, kolor, struktura powierzchni, materiał). Podstawowa zasada działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne wersje: 1. Czujnik wiązki składa się z dwóch oddzielnych urządzeń, jednego nadajnika i jednego odbiornika, które są wyrównane względem siebie. Jeżeli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające jest zintegrowane z odbiornikiem zmienia swój status. 2. W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana z powrotem do odbiornika przez odbłyśnik. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane w urządzeniu zmienia swój status. 3. Z rozproszonym czujnikiem odbicia nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana przez obiekt, który ma zostać wykryty. Gdy odbiornik wykryje odbite światło, wyjście przełączające jest zintegrowane w urządzeniu, zmienia swój status.
Obudowa: prostopadłościenna
Wysokość-prostopadłościenne: 21.4mm
Szerokość-prostopadłościenne: 9.2mm
Długość: 10.8mm
Materiał obudowy: PMMA
Połączenie: złącze kablowe M18
Wyjście: PNP
Funkcje wyjściowe: tryb light-/dark-on
Obciążalność prądowa: 100mA
Typ napięcia: DC
Temperatura otoczenia: -20 - 50°C
Rodzaj wiązki światła: punkt
Procedura ustawiania: teach-in
Triangulacja: tłumienie tła
Mała średnica wiązki: tak
Dane techniczne
Stopień ochrony (IP)
IP65
Rodzaj połączenia elektrycznego
Kabel
Sposób łączenia na wyjściu
PNP
Znamionowe napięcie sterowania Us dla DC [V] do
30
Temperatura otoczenia [°C] do
50
Zakres regulacji [mm] do
60
Znamionowe napięcie sterowania Us dla DC [V]
10 - 30
Maksymalna strefa działania [mm]
60
Tryb pracy czujnika
Tryb jasny/ciemny
Częstotliwość przełączania [Hz]
1000
Długość czujnika [mm]
10.8000
Wysokość czujnika [mm]
21.4000
Rodzaj napięcia
DC
Rodzaj funkcji przełączania
Programowalny/konfigurowalny
Znamionowe napięcie sterowania Us dla DC [V] od
10
Temperatura otoczenia [°C] od
-20
Zakres regulacji [mm] od
2
Triangulacja
Eliminacja wpływu tła
Rodzaj materiału osłony przewodu
PUR (poliuretan)
Procedura strojenia
Teach-In
Maksymalny prąd wyjściowy [mA]
100
Szerokość czujnika [mm]
9.2000
Czas reakcji [ms]
0.5000
Dane logistyczne
Ean
5903715600204
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
