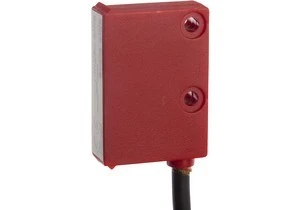

Czujnik magnetyczny pomiaru liniowego 37x25x10mm 100µm Sn: 0.1‑2mm 24V Push‑pull kabel 4pin 2m MW100100

Do pomiaru długości, prędkości obrotowej lub kąta stosuje się magnetyczne systemy pomiarowe. Systemy te działają w taki sposób, że czujnik porusza się bez kontaktu na elastycznej taśmie magnetycznej lub znajduje się nad obracającym się namagnesowanym kołem pomiarowym. Taśma magnetyczna jest nakładana na taśmę stalową o grubości 0,3 mm i jest umieszczona na obwodzie różnych kółek pomiarowych. Namagnesowanie odbywa się za pomocą zdefiniowanych skoków biegunów. Skanując bieguny magnetyczne, generowany jest sygnał analogowy, który jest przetwarzany na cyfrowe sygnały prostokątne, które mogą być przetwarzane przez dalszą elektronikę i, jeśli to konieczne, wyświetlane. Czujnik wykrywa skok paska i przekształca informacje w informacje o ścieżce lub rotacji o wysokiej rozdzielczości. Aby odczytać linie magnetyczne, nie jest wymagany bezpośredni kontakt. Czujniki magnetyczne są niewrażliwe na zabrudzenia, oleje i wilgoć oraz względnie stabilne przy wstrząsach i wibracjach. Dla użytkowników otwiera to szerokie pole zastosowań, np. do instalacji i systemów w przemyśle drzewnym, w osiach liniowych, na obszarach zewnętrznych lub przy użyciu obrabiarek.

Obudowa: prostopadłościan

Rozmiar: 37x25x10mm

Rozdzielczość: 100µm

Klasa ochrony IP: IP67

Zasięg: 0,1-2mm

Połączenie: kabel 4pin 2m

Rodzaj wyjścia przełączającego: push-pull

Typ napięcia: 24V DC

Temperatura otoczenia: -30 - 80°C
