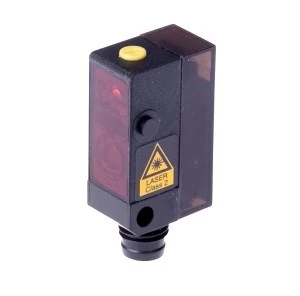

Czujnik laserowy odbiciowy 27x16x12mm Sn: 22‑130mm 11‑30V DC PNP NC/NO złącze M8 4pin IP67 PT140470
- Producent:IPF ELECTRONIC
- Indeks producenta:PT140470
- Indeks TIM:0001-00014-06201
- Kategoria:Czujniki fotoelektryczne
- Ocena:
Cena:
Czujniki optyczne działają bezstykowo. Wykrywają obiekty niezależne od ich cech (np. Kształt, kolor, struktura powierzchni, materiał). Podstawowa zasada działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne wersje: 1. Czujnik wiązki składa się z dwóch oddzielnych urządzeń, jednego nadajnika i jednego odbiornika, które są wyrównane względem siebie. Jeżeli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające jest zintegrowane z odbiornikiem zmienia swój status. 2. W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana z powrotem do odbiornika przez odbłyśnik. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane w urządzeniu zmienia swój status. 3. Z rozproszonym czujnikiem odbicia nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana przez obiekt, który ma zostać wykryty. Gdy odbiornik wykryje odbite światło, wyjście przełączające jest zintegrowane w urządzeniu, zmienia swój status.
Rozmiar: 27x16x12mm
Klasa ochrony IP: IP67
Zasięg: 22-130mm
Połączenie: złącze M8 4-pinowe
Wyjście: PNP
Funkcja wyjściowa: styk normalnie otawrty/zamknięty (NO/NC)
Znamionowe prąd łączeniowy: 100mA
Typ napięcia: 11-30 V DC
Temperatura otoczenia: -10 - 50°C
Dane techniczne
Znamionowe napięcie sterowania Us dla DC [V] od
11
Temperatura otoczenia [°C] od
-10
Strefa zadziałania [mm] od
22
Zakres regulacji [mm] od
22
Triangulacja
Eliminacja wpływu tła
Rodzaj światła
Laser półprzewodnikowy, światło czerwone
Tryb pracy czujnika
Tryb jasny/ciemny
Rodzaj napięcia
DC
Rodzaj połączenia elektrycznego
Złącze wtykowe M8
Rodzaj funkcji przełączania
Styk przełączny (NO/NC)
Rodzaj materiału powierzchni optycznej
Tworzywo sztuczne
Częstotliwość przełączania [Hz]
2000
Długość czujnika [mm]
16
Znamionowe napięcie sterowania Us dla DC [V] do
30
Temperatura otoczenia [°C] do
50
Strefa zadziałania [mm] do
130
Zakres regulacji [mm] do
130
Maksymalna strefa działania [mm]
130
Długość fali sensora [nm]
650
Stopień ochrony (IP)
IP67
Materiał obudowy
Tworzywo sztuczne
Rodzaj konstrukcji obudowy
Prostopadłościan
Sposób łączenia na wyjściu
PNP
Maksymalny prąd wyjściowy [mA]
100
Szerokość czujnika [mm]
12
Wysokość czujnika [mm]
27
Dane logistyczne
Ean
5903715622015
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
