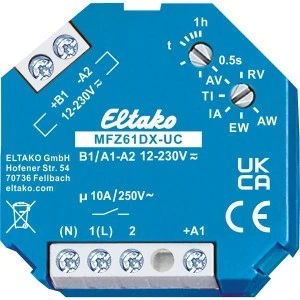

Eltako MFZ61DX-UC - Analogowo regulowany wielofunkcyjny przekaźnik czasowy, 1 styk zwierny 10 A - MFZ61DX-UC
Power MOSFET z niemal nieograniczoną liczbą obwodów do 400 W. Automatyczne rozpoznawanie lamp. Straty w trybie czuwania wynoszą tylko 0,3 W. Dodatkowo można regulować ściemnianie do minimalnej i maksymalnej jasności oraz funkcję łagodnego włączania/wyłączania przy włączaniu lampy. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35. 1 jednostka podziału = 18 mm szerokości, 58 mm głębokości. Cyfrowo regulowany i w pełni elektroniczny wielofunkcyjny przekaźnik czasowy do lamp o mocy do 400 W, w zależności od warunków wentylacji. Ściemnialne lampy LED 230 V i ściemnialne lampy energooszczędne dodatkowo w zależności od elektroniki lampy i rodzaju ściemniania. Jeśli minimalna jasność nie jest ustawiona na 0, to nie następuje wyłączenie, lecz ściemnienie do ustawionej wartości procentowej. Do 3600 W z dodatkami mocy LUD12-230 V na złączach X1 i X2. Uniwersalne napięcie sterujące lokalnie 12..230 V UC oraz dodatkowo uniwersalne wejścia sterujące napięciem 8..230 V UC centralnie włączane i centralnie wyłączane. Wejścia sterujące są galwanicznie oddzielone od napięcia zasilania i przełączania 230 V. Przełączanie w punkcie przejścia przez zero w celu ochrony lampy. Od napięcia sterującego 110 V prąd lampy wyżarzanej 5 mA. Automatyczne elektroniczne zabezpieczenie przed przeciążeniem i wyłączenie w przypadku przegrzania. Zarówno funkcje, jak i czasy wprowadza się za pomocą dwóch przycisków MODE i SET i wyświetla cyfrowo na wyświetlaczu LC. Podczas ustawiania czasu można wprowadzić wszystkie wartości w ramach wybranego przedziału czasowego (od 0,1 do 9,9 lub od 1 do 99 sekund, minut lub godzin). Najdłuższy czas wynosi 99 godzin. Dzięki temu możliwe jest 600 ustawień czasu. Wprowadzony czas (czasy) jest (są) stale wyświetlany (wyświetlane) cyfrowo. Funkcje, które można ustawić: RV = opóźnienie powrotu, AV = opóźnienie reakcji, AV+ = dodatkowe opóźnienie reakcji, TI = generator taktujący z impulsem początkowym, TP = generator taktujący z pauzą początkową, IA = opóźnienie reakcji sterowane impulsem, IF = kształtownik impulsów, EW = przełącznik włączający, AW = wyłączanie, EAW = włączanie i wyłączanie, ARV = opóźnienie reakcji i powrotu, ARV+ = dodatkowe opóźnienie reakcji i powrotu, ES = przełącznik impulsowy, SRV = przełącznik impulsowy z opóźnieniem powrotu, ESV = przełącznik impulsowy z opóźnieniem powrotu i ostrzeżeniem o wyłączeniu, ER = przekaźnik, ON = włączone na stałe, OFF = wyłączone na stałe. W przypadku funkcji TI, TP, IA, EAW, ARV i ARV+ można wprowadzić inny drugi czas, również z innym przedziałem czasowym. Ustawianie czasów i funkcji: Naciśnięcie przycisku MODE powoduje wybranie elementu LCD, który ma zostać zmieniony. Element, do którego obecnie uzyskano dostęp, miga. Naciśnięcie przycisku SET powoduje zmianę elementu, do którego uzyskano dostęp. Może to być funkcja, przedział czasowy, czas T1 lub czas T2 (tylko w przypadku TI, TP, IA, EAW, ARV i ARV+). Każde wprowadzenie danych kończy się naciśnięciem przycisku MODE. Po ustawieniu czasu za pomocą przycisku MODE żaden element nie miga – przekaźnik czasowy jest gotowy do pracy. Po ponownym naciśnięciu przycisku MODE cykl wprowadzania danych rozpoczyna się od nowa, wszystkie ustawione parametry pozostają niezmienione, jeśli nie zostaną zmienione za pomocą przycisku SET. 25 sekund po ostatnim naciśnięciu przycisku, gdy element nadal miga, cykl wprowadzania danych zostaje automatycznie zakończony, a poprzednie zmiany tracą ważność. Ustawianie dodatkowych parametrów obowiązujących dla wszystkich funkcji: Naciśnięcie przycisku MODE przez ponad 2 sekundy powoduje przejście do podmenu. Przyciskiem SET wybiera się parametr, który ma zostać zmieniony, a przyciskiem MODE potwierdza się wybór. Przyciskiem SET wprowadza się wartość, a przyciskiem MODE potwierdza się wybór. Po wybraniu pozycji podmenu LED następuje automatyczny powrót do menu głównego. MIN = minimalna jasność w stanie wyłączonym, regulowana w zakresie od 0 do 10 do 89 (%), ustawienie fabryczne = 0. MAX = maksymalna jasność w stanie włączonym, regulowana w zakresie od 10 do 99 (%), ustawienie fabryczne = 99. MAX musi być co najmniej 10 stopni powyżej MIN. RMP = rampy włączania i wyłączania (miękkie włączanie i miękkie wyłączanie) regulowane w zakresie od 0 = 10 ms do 99 = 1 s, ustawienie fabryczne = 0. LED = LED+ dla ściemnialnych lamp LED 230 V, które ze względu na swoją konstrukcję nie mogą być wystarczająco ściemniane w trybie automatycznym (odcięcie fazy) i dlatego muszą być zmuszone do odcięcia fazy, aktywowane za pomocą przycisku MODE, ustawienie fabryczne = LED bez +. Funkcje wyświetlacza LC: Jeśli wybrano funkcje ON lub OFF, na wyświetlaczu nie jest pokazywany czas, ale strzałka wskazująca ON lub OFF. W przypadku wszystkich innych funkcji wyświetlane są ustawiony czas (czasy), skrót funkcji i strzałka obok ON lub OFF jako wskaźnik położenia przełącznika. Podczas upływu czasu miga upływający czas i wyświetlany jest czas pozostały. Bezpieczeństwo w przypadku awarii zasilania: Ustawione parametry są zapisywane w pamięci EEPROM i dlatego są natychmiast dostępne po awarii zasilania.
