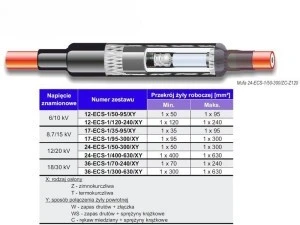

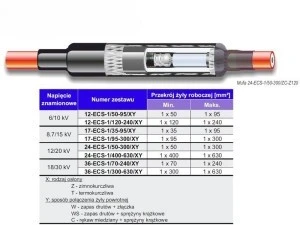

Zastosowanie:
Mufy przelotowe zimnokurczliwe typu ECS służą do łączenia jednożyłowych kabli energetycznych o izolacji z tworzyw sztucznych i żyle powrotnej z drutów lub
taśm miedzianych na napięcia 6/10(12) kV, 8,7/15(17,5) kV, 12/20(24) kV oraz 18/30(36) kV.
Budowa:
Mufy serii ECS przystosowane są do łączenia żył roboczych zarówno przy pomocy złączek prasowanych jak i śrubowych. Głównym elementem mufy
jest trójwarstwowy prefabrykat zimnokurczliwy zawierający warstwę izolacyjną, warstwę ekranu półprzewodzącego oraz warstwę sterującą pole
elektryczne. Trójwarstwowa budowa prefabrykatu znacznie upraszcza i przyśpiesza montaż mufy. Instalacja nie wymaga stosowania dodatkowych
elementów sterujących. Żyły powrotne mogą być łączone złączką lub przy pomocy rękawa z plecionki miedzianej dociskanego przy pomocy sprężyn
krążkowych (wersja “C”). Uszczelnienie, a zarazem zabezpieczenie mechaniczne jest uzyskiwane dzięki zastosowaniu osłonowej rury termokurczliwej (wersja”T”)
lub rury zimnokurczliwej (wersja “Z”).
