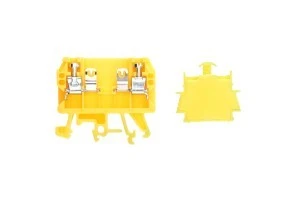

Złączka szynowa 2‑przewodowa z wkładką bezpiecznikową żółta ZUG‑G/B A11‑5101
- Producent:POKÓJ SE
- Indeks producenta:A11-5101
- Indeks TIM:1131-531ZY-PJ009
- Kategoria:Złączki szynowe przelotowe
- Ocena:
Cena:
Złączki jednotorowe ZUG-G/B, ZUG-G/BS1, ZUG-G/BS2, należą do grupy złączek o zastosowaniu specjalnym. Wyposażone w gniazdo do zamocowania wkładki topikowej o wymiarach fi5x20. Max. prąd zastosowanego bezpiecznika wynosi 6,3A. Max. napięcie robocze złączek wynosi 230 V.
Odmiany: ZUG-G/BS1 (do pracy pod napięciem DC) oraz ZUG-G/BS2 (do pracy pod napięciem AC) wyposażone są w układ sygnalizujący przepalenie się bezpiecznika topikowego. Złączka bez ochrony przeciążeniowej w układach złożonych. Złączki przeznaczone są do przyłączania przewodów miedzianych: sztywnych i giętkich. Posiadają znak CE i spełniają wymagania nowej dyrektywy 2014/35/EC. Można je montować na szynach TS35, TS32, TS15. Sprzedawane są bez bezpiecznika.
DANE TECHNICZNE
- Przekrój znamionowy: 4mm2
- Przyłączalność znamionowa: drut/linka 0,5…4mm2
- Napięcie znamionowe izolacji: 690V
- Napięcie znamionowe udarowe wytrzymywane: 4kV
- Napięcie znamionowe: 230V
- Prąd znamionowy wkładki topikowej / ciągły: 6,3A
- Wymiary wkładki topikowej: 5x20
- Znamionowa moc rozpraszana - układ złożony/oddznielny: 1,6W/1,6W
- Moment skręcający dla zacisków: 0,5 Nm
- Długość odizolowania: 8mm
- Materiał: korpus,oprawa / szyna, uchwyt bezpiecznika / zaciski, normalia: poliamid / miedź (pokrycie Sn6), brąz (pokrycie Ni5) / stal (pokrycie Zn5)
- Temperatura otoczenia: -25...+40°C
- Norma: IEC 60947-7-1, IEC 60947-7-3
- Masa: 14g
Dane techniczne
CN
85369010
Kolor
Żółty
Długość [mm]
44,6
Zakres temperatur pracy [°C] do
40
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Liczba zacisków na poziom
2
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0,5
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
0,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0,5
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
0,5
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Sposób montażu
Szyna montażowa DIN / Szyna G
Napięcie znamionowe [V]
690
Zakres temperatur pracy [°C] od
-25
Rodzaj materiału izolacyjnego
Tworzywo termoplastyczne
Wymagana płytka zamykająca
Liczba poziomów
1
Wewnętrzne piętra zmostkowane
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
4
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
4
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
4
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
4
Pozycja połączenia
Z boku / boczny
Dane logistyczne
Ean
5902626102241
Szerokość opakowania [mm]
11
Waga z opakowaniem [kg]
0.02
Wysokość opakowania [mm]
52
Długość opakowania [mm]
48
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
