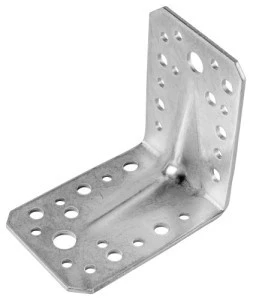

Złącze kątowe równoramienne wzmocnione to stalowy element montażowy przeznaczony do wzmocnień konstrukcji drewnianych o wysokim poziomie obciążenia. Stosowane w miejscach wymagających trwałego i sztywnego połączenia elementów. Wykonane z blachy stalowej o grubości 2,5 mm i zabezpieczone galwanicznie warstwą ocynku o grubości minimum 8 mikrometrów, zapewniającą odpowiednią odporność na korozję.
Cechy produktu
- Grubość blachy: 2,5 mm
- Wzmocniona konstrukcja: dla wysokich obciążeń
- Ocynk galwaniczny: zwiększający odporność na korozję
- Grubość warstwy ocynku: min. 8 µm
- Montaż: za pomocą gwoździ ciesielskich, śrub lub wkrętów
- Element: przeznaczony do połączeń pod kątem prostym
Zastosowanie
Produkt idealny do:
- konstrukcji drewnianych
- elementów drewnianych i płytowych
- wzmocnień narożnych i kątowych
- regałów, szkieletów, rusztowań
- pergoli, wiat i innych lekkich konstrukcji drewnianych
Korzyści
- Trwałe i sztywne połączenie elementów pod kątem prostym
- Odporność na odkształcenia i duże obciążenia
- Prosty montaż przy użyciu standardowych łączników
- Uniwersalne zastosowanie w projektach konstrukcyjnych
- Zabezpieczenie antykorozyjne do zastosowań wewnętrznych
Dane techniczne
- Indeks producenta: D-ZK-105-WZ
- EAN: 5906675480626
- Wymiary: 105 x 105 x 90 mm
- Grubość blachy: 2,5 mm
- Liczba otworów Ø4.6 mm: 14 + 12
- Liczba otworów Ø13.4 mm: 1 + 3
- Brak otworów: Ø10.4 i Ø12.8
- Wykończenie: ocynk galwaniczny
- Grubość powłoki: min. 8 µm
- Zalecane podłoża: drewno konstrukcyjne, płyta wiórowa, drewno klejone
- Aprobaty techniczne: ETA-12/0523
- Nośność charakterystyczna: 13,20 kN
- Nośność obliczeniowa: 4,30 kN
- Nośność rekomendowana: 3,00 kN
Sposób użycia / montażu
Wybierz odpowiedni rozmiar złącza i umieść je w zaplanowanej pozycji. Następnie przymocuj do elementów konstrukcji drewnianej za pomocą gwoździ ciesielskich, odpowiednich śrub lub wkrętów. Zwróć uwagę na równomierne rozłożenie sił oraz zgodność z zaleceniami projektowymi dotyczącymi liczby i rodzaju mocowań.
