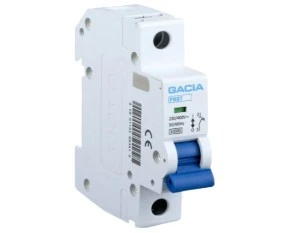

Ogranicznik Poboru Mocy Energii 10kA 1P 32A
VCX -
PB8T 10kA 1P 32A
✔️ Przeznaczone są do montażu w rozdzielnicy jako zabezpieczenie przelicznikowe.
✔️ Selektywne wyłączanie w stosunku do zabezpieczenia nadprądowego odbiorcy.
✔️ Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.
✔️ Wykonanie zgodnie z normą IEC/EN 60898-1.
Zestaw składa się z
- 1 szt. Ogranicznik poboru mocy PB8T 10kA 1P 32A
Dane techniczne
- Prąd znamionowy: 32A
- Zdolność zwarciowa: 10kA
- Napięcie znamionowe: 230/400 V
- Częstotliwość prądu Hz: 50/60
- Wskaźnik pozycji pracy: tak
- Stopień ochrony: IP 20
- Temp. składowania: -30/+70°C
- Temp. pracy: -30/+50°C
- Maksymalny przekrój przewodów łączeniowych: 25 mm2 max
- Moment dokręcenia zacisków łączeniowych: 3Nm
- Możliwość podłączenia za pomocą szyn grzebieniowych: tak
Specyfikacja:
- Krotność prądu In/ Czas zadziałania
- 1,1x = t > 3600s
- 1,4x = 2 < t < 900s
- 2,5x = 0,5 < t < 60s
- 10x = t > 0,1s
- 20x = t < 0,1s
Schemat podłączenia.
Zapewnia bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.
