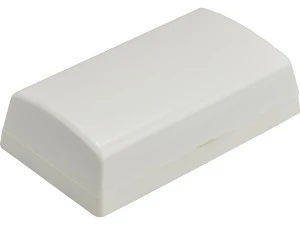

Puszka instalacyjna telekomunikacyjna 7‑par

Przeznaczenie:

Puszka przeznaczona jest do stosowania w systemach łączeniowych np. telekomunikacyjnych.

Dane techniczne :

• Średnica kabla instalacyjnego: max Ø 7 mm
• Przekrój przewodu: max 2,5 mm²
• Ilość przewodów: 7 par
• Obudowa: tworzywo ABS kolor biały
• Szczelność obudowy: IP 40D
• Wymiary: 104 x 60 x 29 mm

Opis konstrukcji:

Bloki (raster 5,0 mm) przeznaczone do podkręcania przewodów instalacyjnych wlutowane są w płytkę drukowaną. W puszcze tej na płytce drukowanej umieszczonych jest siedem par bloków łączeniowych. Przewód (kabel) może być doprowadzony od spodu puszki (przez specjalne otwory) lub z dwóch jej stron, gdzie mocowany jest za pomocą opaski zaciskowej. Puszka umożliwia krosowanie i łączenie przewodów na zasadzie połączonych równolegle bloków wejściowych z blokami wyjściowymi (złączki gwintowane).

Zakres zastosowania:

Puszka instalacyjna PI-T7 stosowana jest w systemach telekomunikacyjnych.
