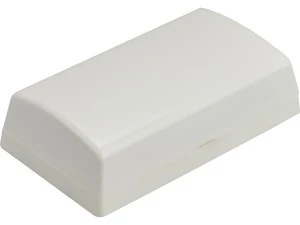

Puszka instalacyjna telekomunikacyjna 10‑par

Przeznaczenie:

Puszka przeznaczona jest do stosowania w systemach łączeniowych np. telekomunikacyjnych.

Dane techniczne:

• Średnica kabla instalacyjnego: max Ø 7 mm
• Przekrój przewodu: max 0,75 mm²
• Ilość przewodów: 10 par
• Obudowa: tworzywo ABS kolor biały
• Szczelność obudowy: IP 40D
• Wymiary: 104 x 60 x 29 mm

Opis konstrukcji:

Bloki (raster 3,5 mm) przeznaczone do podkręcania przewodów instalacyjnych wlutowane są w płytkę drukowaną. W puszcze tej na płytce drukowanej umieszczonych jest dziesięć par bloków łączeniowych. Przewód (kabel) może być doprowadzony od spodu puszki (przez specjalne otwory) lub z dwóch jej stron, gdzie mocowany jest za pomocą opaski zaciskowej. Puszka umożliwia krosowanie i łączenie przewodów na zasadzie połączonych równolegle bloków wejściowych z blokami wyjściowymi (złączki gwintowane).

Zakres zastosowania:

Puszka instalacyjna PI-T10 stosowana jest w systemach telekomunikacyjnych.
