Ogranicznik klasy 2 (T2, dawniej C). Jest przeznaczony do ochrony przed przepięciami spowodowanymi przez nieustalone szybkie operacje łączeniowe lub pośrednie udary piorunowe. Zaleca się instalację urządzeń w odległości co 10 - 20 m długości przewodu, w tablicach głównych jak i podrozdzielnicach. Konstrukcja ograniczników jest oparta na elementach warystorowych. Zapewnia niski czas reakcji. Modułowa konstrukcja z możliwością wymiany wkładki pozwala na szybką i prostą wymianę modułów funkcyjnych w przypadku ich przepalenia się, z powodu częstego występowania szczytów przepięć.
Ograniczniki przepięć Hager chronią urządzenia i instalacje odbiorcze przed skutkami przepięć atmosferycznych indukowanych oraz przepięć łączeniowych. Instalowane mogą być za ogranicznikami typu 1, przy zachowaniu odległości przewodów pomiędzy nimi > 15 m lub z zastosowaniem indukcyjności odsprzęgających.
Ogranicznik przepięć, dawniejodgromnik(także ochronnik przepięciowy, warystor) – urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci. Ponieważ odgromniki są urządzeniami stosunkowo drogimi, są stosowane tylko do ochrony ważnych elementów sieci jak np. transformator bądź generator.
UWAGA!W modułach serii SPB wskaźnik czerwony w przypadku uszkodzenia przesuwa się w bezpośrednie pobliże okienka inspekcyjnego, tak jak w przypadku aparatu po lewej stronie fotografii (oznaczenie NOK). Moduł sprawny nie ma wskaźnika zielonego, a wewnętrzny wskaźnik czerwony jest zlokalizowany wgłębi aparatu (oznaczenie OK). To że można w głębi aparatu, przy odpowiednim oświetleniu dopatrzyć się istnienia wskaźnika, oddalonego od okienka wskaźnikowego, nie oznacza że moduł jest uszkodzony!Dodatkowo, po prawej stronie można zobaczyć trzpień, po lewej dla modułu uszkodzonego (trzpień cofnięty do wnętrza modułu) oraz po prawej trzpień wystający (moduł sprawny).
PARAMETRY PRODUKTU:
EAN: 3250615515131

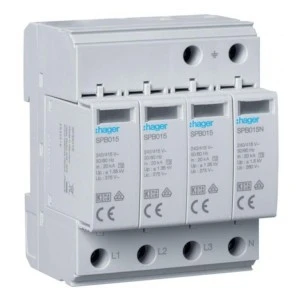

Oznaczenie handlowe: SPB413
Rodzaj: ograniczniki przepięć
Liczba biegunów: 3P + N
Położenie bieguna neutralnego: po prawej stronie
Liczba modułów 18mm: 4
Charakterystyka: C
Układ sieciowy (system uziemienia): TN-S, TT
Prąd znamionowy wyładowczy In: 20 kA
Napięcie znamionowe łączeniowe Ue (AC): 240/415 V
Częstotliwość znamionowa: 50/60 Hz
Napięcie maksymalne Uc: 275 V
Poziom ochrony Up: 1,35 kV
Optyczna sygnalizacja przepalenia wkładki: tak
Maks. przekrój przewodów podłączeniowych: 25 mm² (linka), 35 mm² (drut)
Temperatura pracy: -40°C ÷ +80°C
Certyfikaty: CE, RoHS, VDE
Normy: IEC/EN 61643-11
