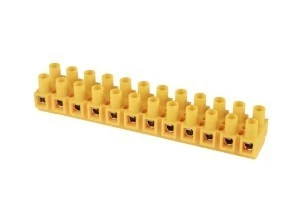

TLZ-4 z podkładką zapobiegającą przecinaniu przewodów.
W korpusie złączki wykonane są otwory umożliwiające mocowanie jej do podłoża za pomocą wkrętów. Poszczególne tory oznaczone są numerami od 1 do 12. Złączka spełnia wymagania dyrektywy 2006/95/WE
DANE TECHNICZNE
Przekrój znamionowy: 4mm2
Przyłączalność znamionowa: 0,75-4mm2
Napięcie znamionowe izolacji: 690V
Napięcie znamionowe udarowe wytrzymywane: 6kV
Prąd znamionowy ciągły: 32A
Moment skręcający dla zacisków: 0,8Nm
Długość odizolowania: 6,5mm
Materiał izolacyjny: poliamid
Temperatura otoczenia: -25…+100oC
Norma: IEC 60947-7-1
Dane techniczne
CN
85369010
Sposób montażu
Montaż bezpośredni
Napięcie znamionowe [V]
690
Długość [mm]
106
Zakres temperatur pracy [°C] do
100
Rodzaj materiału izolacyjnego
Tworzywo termoplastyczne
Szerokość / rozmiar rastra [mm]
18
Wersja przeciwwybuchowa „EEx e”
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Odległość między osiami otworów [mm]
10
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
4
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
4
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
4
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
4
Pozycja połączenia
Z boku / boczny
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
PKWiU
27.12.40.0
Kolor
Żółty
Liczba biegunów
2
Zakres temperatur pracy [°C] od
-25
Liczba zacisków na biegun
2
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Wysokość przy najniższym sposobie montażu [mm]
14
Wymagana płytka zamykająca
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0,75
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
0,75
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0,75
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
0,75
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Prąd znamionowy In [A]
32
Dane logistyczne
Ean
5902626102456
Szerokość opakowania [mm]
20
Waga z opakowaniem [kg]
0.01
Wysokość opakowania [mm]
10
Długość opakowania [mm]
20
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producenta"POKÓJ" SPÓŁDZIELNIA ELEKTROTECHNICZNA
Adres pocztowyul. Warecka 1, 91-202 Łódź
Adres e-mailsprzedaz@pokoj.com.pl
Adres strony internetowejhttps://www.pokoj.com.pl/
