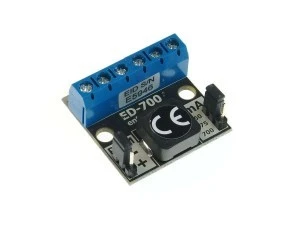

Driver prądowy LED ED-700 to urządzenie stabilizujące prąd zasilania diod LED. Dzięki niemu za pomocą zwykłego zasilacza napięciowego (stabilizowane napięcie na wyjściu) można zrealizować zasilanie prądowe dla diod LED z prądami o wartościach 175, 350 lub 700 mA. ED-700 to driver LED obniżający napięcie, czyli napięcie wymagane na diodach LED musi być niższe niż napięcie zasilania drivera (9-36VDC). Można więc nim zasilić diody Power LED, moduły prądowe LED lub oprawy prądowe LED wymagające do pracy napięć w zakresie od 3V do 34V.
Dodatkowe wejście ściemniające dla sygnału PWM o dowolnej polaryzacji pozwala na łatwą regulację jasności każdym ściemniaczem lub sterownikiem LED dającym na wyjściu modulację PWM. Wyjątkowo małe gabaryty drivera pozwalają na jego montaż w większości opraw oświetleniowych.
Co mogę tym ściemniać?
Bezpośrednio:
- pojedyncze diody LED
- łańcuchy szeregowo połączonych diod LED
- oprawy LED zasilane prądowo
- moduły LED wymagające zasilania prądowego
- diody COB
- naświetlacze COB zasilane prądowo
Dane techniczne
- Napięcie zasilania: 9-36 VDC
- Pobór prądu bez obciążenia: 2 mA
- Prąd wyjściowy LED: 175/350/700 mA
- Zakres temperatur pracy: -15… +45 ºC
- Dokładność stabilizacji: +/- 5 %
- Sprawność maksymalna: 96 %
- Częstotliwość sygnału PWM: 0-1 kHz
- Dopuszczalne napięcie na wejściu PWM: 3,5 – 24 VDC
- Prąd pracy wejścia PWM [+]: 3 – 24 mA
- Prąd pracy wejścia PWM [-]: ~10 mA
- Wymiary urządzenia (D x S x W): 30 x 30 x 15 mm
- Wbudowane zabezpieczenia:
- termiczne: 145o wewnątrz układu
- UVLO (Under Voltage Lock Out) zabezpieczenie przed pracą przy zbyt niskim
napięciu zasilania: < 8 V
- przeciw-zwarciowe
- przeciw-przeciążeniowe
- miękki start
- przeciw pracy bez obciążenia
