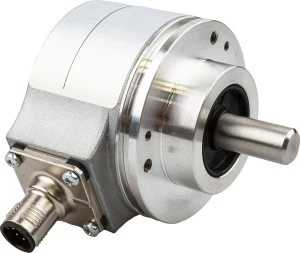

Enkoder obrotowy, programowalny, Ø58mm, pełny wał 10mm, 65536 impulsów, 5‑30V DC, VD589821

Enkoder obrotowy to urządzenie, które przekształca ruch obrotowy w cyfrowy sygnał wyjściowy, który może być przetwarzany na kolejnych układach elektronicznych . Wszystkie nasze enkodery działają zgodnie z zasadą skanowania optycznego. Wewnątrz urządzenia znajduje się dysk impulsowy, na którym - w zależności od enkodera - jest unikalna (absolutna) lub powtarzająca się (intrementalna) podziałka linii, która jest skanowana przez układ optyczny. Obrót wału enkodera powoduje obrót tarczy impulsowej, co skutkuje odpowiednim sygnałem próbkowania układu optycznego. Jest to ostatecznie realizowane przez zintegrowaną elektronikę w sygnałach wyjściowych specyficznych dla kodera (na przykład wieloobrotowy, RS422 itp.). Do profesjonalnej instalacji w wielu zastosowaniach stosowane są sprzęgła wału lub sprężyste podstawy do montażu wsporników lub kołnierzy. Ponadto, wałek enkodera może być wyposażony w koła pomiarowe lub koła zębate w różnych konstrukcjach i rozmiarach. typowe zastosowania to pomiar kąta na giętarkach, pomiar długości systemów taśmowych lub pomiar prędkości na systemach zwijania.

Typ: Enkoder obrotowy

Napięcie robocze: 5 - 30V

Liczba pinów: 8

Typ połączenia: M12

Częstotliwość przełączania: 900.000 Hz
