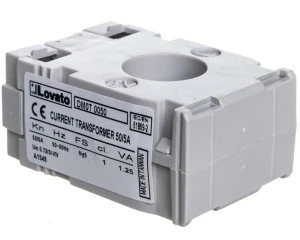

Przekładnik prądowy 50/5A, klasa 1, średnica otworu 22mm DM0T0050
- Producent:LOVATO
- Seria produktu:PRZEKŁADNIKI DM
- Indeks producenta:DM0T0050
- Indeks TIM:0001-00002-04351
- Kategoria:Przekładniki prądowe
- Ocena:
Cena:
Przekładniki prądowe serii DM... instaluje się w systemach elektrycznych, aby zmniejszyć prąd strony pierwotnej do wartości wtórnej 5A, co odpowiada prądowi na wejściach prądowych liczników energii, mierników cyfrowych lub przekaźników nadzorczych.
Charakterystyka robocza:
– częstotliwość pracy: 50...60Hz
– prąd strony wtórnej: 5A
– przeciążenie wytrzymywane: 120%Ip
– znamionowe napięcie izolacji Ui: 720V
– znamionowy prąd termiczny krótkotrwały Ith: 40...60 Ipn przez 1 sekundę
– znamionowy prąd dynamiczny Idyn: 2,5 Ith przez 1 sekundę
– izolacja (typ suchy): klasa E
– montaż na szynie DIN 35mm (IEC/EN/BS 60715) lub śrubami (adaptery w standardzie)
– stopień ochrony: IP30
– warunki otoczenia:
• temperatura pracy: -25...+50°C
• temperatura składowania: -40...+80°C
• wilgotność względna bez kondensacji: 90%.
Dane techniczne
CN
8538909100
Znamionowa wtórna moc pozorna [VA]
1.2500
Średnica przepustu [mm]
22
Znamionowy prąd pierwotny [A]
50
Z ochroną przed dotykiem
Skalibrowany
Z szyną miedzianą
PKWiU
27.12.40.0
Liczba wejść pierwotnych
1
Znamionowy prąd wtórny [A]
5
Klasa dokładności
1
Podłączenie obwodu wtórnego
Połączenie śrubowe
Model
Przekładnik przepustowy na kabel
Mocowanie zatrzaskowe
Dane logistyczne
Ean
8013975210499
Szerokość opakowania [mm]
55
Waga z opakowaniem [kg]
0.21
Wysokość opakowania [mm]
55
Długość opakowania [mm]
75
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
