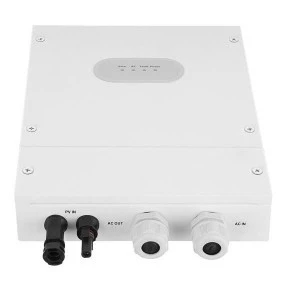

Przetwornica solarna ECO Solar Boost MPPT‑4000 4kW GRID IP67

Przetwornica ECO Solar Boost pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania urządzeń grzewczych, takich jak bojlery elektryczne, grzejniki, maty grzewcze, grzałki elektryczne itp.

Produkt został wyposażony w algorytm MPPT maksymalizujący ilość energii pobieranej z paneli PV oraz powodujący automatyczne dopasowanie do mocy grzałki.

Jakie urządzenia zasila przetwornica Solar Boost?

• Bojlery elektryczne
• Grzejniki
• Grzałki elektryczne
• Maty elektryczne
• Ogrzewanie podłogowe

Opis działania

System jest prosty, wymaga jedynie podłączenia odpowiedniej ilości (od 4 do 9 sztuk) typowych paneli fotowoltaicznych, o napięciu roboczym od 32V do 50V lub odpowiedniej ilości innych, oraz odbiornika energii np. bojlera elektrycznego, ogrzewanie podłogowe.

Prąd stały wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można już zasilać urządzenia grzewcze.

Maksymalna moc sytemu to 4kW, przetwornica posiada wyjście AC do którego podłączony jest odbiornik energii. Dodatkowo przetwornica wyposażona jest w przyłącze zasilania AC z sieci 230V co w przypadku braku energii z systemu PV pozwala na zasilanie odbiorników bezpośrednio z sieci energetycznej.

Stopień ochrony IP67

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany produkt posiada następujące właściwości:

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed skutkami krótkotrwałego zanurzenia w wodzie (30 min na głębokość 0,15 m powyżej wierzchu obudowy lub 1 m powyżej spodu dla obudów niższych niż 0,85 m)

Dane techniczne:

• Producent: AZO Digital
• Symbol: AZO00D1337
• Model: MPPT-4000 GRID
• Wymiary: 250 x 155 x 80 mm
• Waga: 3 kg
• Klasa ochrony: IP67

Charakterystyka wejścia PV:

• Maksymalna obsługiwana moc systemu PV: 4000W
• Maksymalny prąd wejściowy: poniżej 20A
• Zakres napięcia wejściowego PV: 120 VDC - 350 VDC
• Napięcie startowe: 160 VDC
• Sprawność MPPT: > 99%

Charakterystyka wejścia AC:

• Maksymalna moc: 4000W
• Nominalne napięcie zasilania: 230 VAC
• Zakres napięcia zasilania z sieci: 180 VAC - 260 VAC
• Prąd maksymalny: 20A

Charakterystyka wyjścia:

• Maksymalna moc: 4000W
• Nominalne napięcie zasilania: 230 VAC
• Zakres napięcia zasilania z sieci: 0 VAC - 260 VAC
• Prąd maksymalny: 20A

Charakterystyka obciążenia:

• Inwerter przeznaczony jest wyłącznie do zasilania grzałek
• Moc grzałki nie powinna być większa niż 4000 W / 230 V, a jej rezystancja nie powinna być mniejsza niż 13 Ohm
• Podłączenie silników skutkuje uszkodzeniem urządzenia
• Zalecana długość przewodu zasilającego pomiędzy urządzeniem a odbiornikiem nie większa niż 2m
