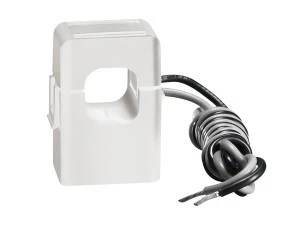

Seria przekładników prądowych DM1TMA… posiada klasę dokładności 1, wykonana została bez uzwojenia pierwotnego oraz może być stosowana w układach pomiarowych od 100A wzwyż.
Przekładniki prądowe serii DM...TMA instaluje się w systemach elektrycznych, aby zmniejszyć prąd strony pierwotnej do wartości wtórnej 5A, co odpowiada prądowi na wejściach prądowych liczników energii, mierników cyfrowych lub przekaźników nadzorczych.
Charakterystyka robocza
– częstotliwość robocza: 50...60Hz
– prąd strony wtórnej: 5A
– przeciążenie wytrzymywane: 120%Ip
– znamionowe napięcie izolacji Ui: 720V
– znamionowy prąd termiczny krótkotrwały Ith: 40...60 Ipn przez 1 sekundę
– znamionowy prąd dynamiczny Idyn: 2,5 Ith przez 1sekundę
– przewody o długości 2m
– izolacja (typ suchy): klasa E
– warunki otoczenia:
• temperatura pracy: -25 ... +50°C
• temperatura składowania: -40 ... +80°C.
• wilgotność względna bez kondensacji: 90%.
Certyfikaty i zgodności
Certyfikaty: EAC.
Zgodne z normami: IEC/EN/BS 61869-2, IEC/EN/BS 61869-1.
