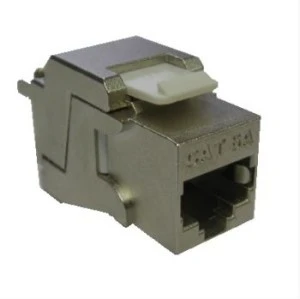

Beznarzędziowy moduł ekranowany Keystone 1xRJ45 WE8W, STP 360DEG, 568A/B, PowerCat 6A KSJ‑00079

Beznarzędziowy moduł ekranowany Keystone kategorii 6A jest uzupełnieniem linii produktów PowerCat 6A STP przeznaczonym do instalowania w systemach elektroinstalacyjnych przystosowanych do montażu modułów Keystone. Moduł jest terminowany bez użycia narzędzia uderzeniowego, tj. pary przewodników po ułożeniu w specjalnym elemencie pomocniczym są przycinane a następnie wciskane w złącza szczelinowe podczas zamykania obudowy gniazda.Moduł przeznaczony jest do stosowania w dwukonektorowym kanale typu Permanent Link lub Channel tak więc kanał transmisyjny należy budować przy użyciu standardowych paneli krosowych, kabli krosowych i modułów Keystone stosowanych w gniazdach abonenckich. Moduł nie posiada przesłony przeciwkurzowej. Moduł wyposażony jest w gniazdo RJ45 oraz złącze szczelinowe pozwalające na przyłączenie ekranowanego kabla w sekwencji 568A lub 568B. Zapewnia doskonałą ochronę przez zakłóceniami elektromagnetycznymi oraz chroni środowisko zewnętrzne przed emisją pola elektromagnetycznego (kompatybilność EMC) dzięki konstrukcji ekranującej 360DEG.

Konstrukcje zapewniające ekranowanie 360DEG oraz ochronę przed zakłóceniami elektromagnetycznymi

Łatwe i szybkie terminowanie

Możliwość przyłączania kabla w sekwencji 568A lub 568B.

Spełnia z zapasem wymagania kategorii 6A wg. TIA/EIA-568-C.2 oraz klasy EA wg. ISO/IEC 11801 oraz EN 50173-1

Możliwość łączenia w torze z gniazdami DG (tylko dla dwu-konektorowego modelu Permanent Link lub Channel)

MECHANICZNA
GNIAZDO
Materiał obudowy: Odlewany ciśnieniowo stop cynku niklowany z domieszką miedzi
Trwałość: Minimum 750 cykli
Materiał styków: Stop miedzi
Powłoka styków: 1,27 µm Au/Ni
Siła docisku: Minimum 100 g
Siła rozłączania: Minimum 6,8 kg

ZŁĄCZE IDC
Materiał obudowy: Poliwęglan, UL94V-0
Trwałość: Terminowanie co najmniej 20 razy
Materiał styków: Stop miedzi
Powłoka styków IDC: Matowa powłoka cynowa
Siła docisku: Minimum 100 g
Akceptuje przewodniki: Drut, 22-24 AWG

ELEKTRYCZNA
Rezystancja: ? 20 mOhm
Tolerancja rezystancji: ? 2.5 mOhm
Rezystancja izolacji: >=100 MOhm

FIZYCZNE
Wymiary szer. x wys. x gł. [mm]: 17x19,3x42,4
Waga [g]: 40

STANDARDY BRANŻOWE
ANSI/TIA-568.2-D
PN-EN 50173
ISO/IEC 11801-1
FCC SubpartF 68.5
IEC -60603-7-51

CERTYFIKATY NIEZALEŻNYCH LABORATORIÓW
Certyfikat niezależnego laboratorium Delta

Dane techniczne

Kategoria	6a
Ekranowanie	STP
Rodzaj modułu	Keystone
Kategoria/ klasa	6A/EA
Sposób terminacji	beznarzędziowy
Kolor	szary
