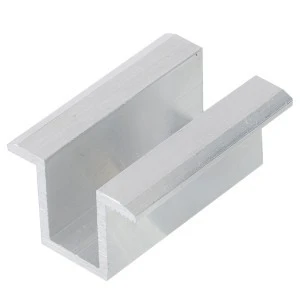

Klamra montażowa PV środkowa 50mm szerokość 19,2mm

Klamra środkowa, wykonana z wysokiej jakości aluminium. Jest ona elementem, wykorzystywanym do mocowania sąsiadujących ze sobą paneli fotowoltaicznych do profilu montażowego.

Produkt o wysokiej wytrzymałości, odporny na warunki atmosferyczne, z dodatkowym rowkowaniem powierzchni dociskających ramię panelu, co zapewnia jego lepsze trzymanie. Klamra środkowa przystosowana jest do montażu za pomocą śruby imbusowej M8 i wpustu przesuwnego M8 (brak w zestawie). Śruby wykorzystywane do mocowania klamry powinny mieć długość o 10 mm mniejszą, niż wysokość ramy panelu. W przypadku paneli z ramą o wysokości 35 mm należy zastosować śruby o długości 25 mm.

Specyfikacja:

• Symbol: KS-1
• Długość: 50 mm
• Szerokość: 19 mm
• Wysokość: 25 mm
• Grubość: 2,4 mm
• Średnica otworu: 8,5 mm (na śrubę M8)
• Materiał: aluminium
• Rozmiar: uniwersalny - do każdej wysokości ramy panelu

Zastosowanie

Prawidłowy montaż paneli fotowoltaicznych na dachu wymaga zastosowania szeregu ściśle dopasowanych do siebie elementów.

Elementy montażowe do paneli fotowoltaicznych różnią się w zależności od dachu, na którym ma znaleźć się konstrukcja. Ponadto, w przypadku dachów skośnych, elementy dobiera się również do rodzaju pokrycia dachowego.

Prezentowany produkt może być użyty przy tworzeniu następujących konstrukcjach montażowych:

• Na dach płaski
• Na dach skośny - blachodachówka, gont bitumiczny
• Na dach skośny - dachówka ceramiczna
• Na dach skośny - dachówka typu karpiówka
• Na dach skośny - blacha mocowana na rąbek stojący
