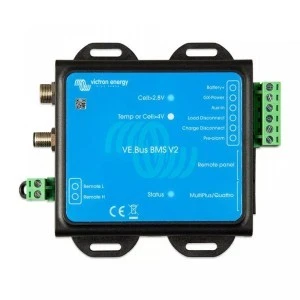

VE‑Bus BMS V2 do akumulatorów Smart

VE Bus
BMS v2

VE.Bus BMS i VE.Bus BMS V2 to układy zarządzania akumulatorami (BMS) zaprojektowane do obsługi jednego lub kilku akumulatorów litowych Victron Lithium Battery Smart 12,8 V lub 25,6 V (LiFePO4 lub LFP) w systemach wyposażonych w falowniki Victron lub falowniki/ładowarki z komunikacją VE.Bus. Układ tego rodzaju monitoruje i chroni akumulatory przed przepięciami i zbyt niskim napięciem każdego z ogniw, a także zbyt wysoką lub niską temperaturą.

W oparciu o stan akumulatora lub akumulatorów, BMS:

Generuje sygnał przed alarmowy, ostrzegając o zagrożeniu w wyniku podnapięcia w ogniwie. Wstrzymuje działanie falowników VE.Bus lub falowników/ładowarek poprzez VE.Bus oraz, w przypadku podnapięcia w ogniwie, odłącza pozostałe odbiorniki energii poprzez zacisk „Odłączenie obciążenia”. Wyłącza ładowanie w falownikach VE.Bus lub falownikach/ładowarkach poprzez VE.Bus oraz, w przypadku przepięcia w ogniwie, zbyt niskiej lub zbyt wysokiej temperatury, wyłącza pozostałe ładowarki przez zacisk „Przerwanie ładowania”.

W systemach bez urządzenia GX najlepiej sprawdza się „oryginalny” VE.Bus BMS.

„Kolejna generacja” VE.Bus BMS V2 oferuje dodatkowe funkcje, np.:

Złącza zdalnego włączenia/wyłączenia. Możliwość wyłączenia ładowarek słonecznych VE.Direct i VE.Can za pomocą urządzenia GX. Możliwość sterowania falownikiem/ładowarką VE.Bus z wielu urządzeń, np. Digital Multi Control, klucz sprzętowy VE.Bus Smart i/lub urządzenie GX.Dodatkowe zaciski wejścia i wyjścia zasilania, które zapewniają urządzeniu GX zasilanie w przypadku wyłączenia systemu.

PARAMETRY/MODEL	VE.Nus BMS V2
Napięcie pracy [V]	9-70 Vdc
Moc wyjścia GX	1A
Pobór prądu w trybie normal	2 mA
Wyjście load obciążenia	normalnie wysokie limit prądu 1A stan niski w momencie alarmu
Wyjście charge - ładowanie	normalnie wysokie limit prądu 1A stan niski w momencie alarmu
Wyjście prealarm	normalnie swobodnie pływające stan wysoki w momencie alarmu
Ve.Bus komunikacja	2x RJ45
Wyjście remote	zwarte - włączone kiedy L podłączone do minusa baterii - włączone kiedy H podłączone do plusa baterii - włączone w każdym innym przypadku - wyłączone
WYMIARY I WAGA
Wymiary	24mm x 95mm x 106 mm
Waga	0.120 kg
Materiał	ABS, czarny matowy
BEZPIECZEŃSTWO I OCHRONA
Klasa ochrony	IP20
Wilgotność	max 95%
Temperatura pracy	-20C do + 50C

Przykładowy schemat instalacji
