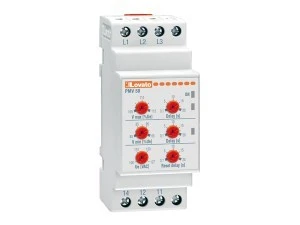

Przekaźnik do kontroli napięcia minimalnego i maksymalnego, kolejności faz oraz całkowitego lub częściowego zaniku faz.
Do układów trójfazowych bez przewodu neutralnego.
Napięcia minimalne i maksymalne. Opóźnione zadziałanie.
Zanik fazy i niewłaściwa kolejność faz. Zadziałanie bezzwłoczne.
Napięcie znamionowe 380...575 VAC (ustawiane na przekaźniku).
Częstotliwość znamionowa 50/60Hz ±5%
Zasilanie napięciem kontrolowanym.
Wyjście przekaźnikowe (1P) normalnie wzbudzone.
Zielony wskaźnik LED dla zasilania i błędu.
Charakterystyka ogólna
– nadzór zaniku faz, nieprawidłowej kolejności faz, napięcia minimalnego i maksymalnego
– zasilany napięciem kontrolowanym
– pomiary metodą TRMS (rzeczywiste wartości skuteczne)
– nadzór napięć międzyfazowych
– wykrywanie zaniku fazy, jeśli jedno z napięć wynosi <70% wartości znamionowej
– czas wyłączania dla zaniku fazy: 60msek.
– regulacja progu zadziałania dla napięcia minimalnego 80...95% Ue
– regulacja progu zadziałania dla napięcia maksymalnego 105...115% Ue
– regulowany czas opóźnienia zadziałania w przypadku napięć minimalnego/maksymalnego: 0.1...20s.
– regulowany czas kasowania: 0.1...20s.
– zielony wskaźnik LED do sygnalizacji zasilania i zadziałania.
– czerwony wskaźnik LED do sygnalizacji zadziałania.
– kasowanie automatyczne.
– wyjście przekaźnikowe z zestykiem przełącznym, normalnie wzbudzonym.
– obudowa modułowa DIN 43880 (2 moduły)
– montaż na szynie DIN 35mm lub śrubami
– stopień ochrony: IP40 od przodu (tylko, jeśli zamontowano w obudowie i/lub szafie o IP40); IP20 na zaciskach.
USTAWIENIA:
“V max” próg zadziałania dla napięcia maksymalnego 105...115% Ue
“V min” próg zadziałania dla napięcia minimalnego 80...95% Ue
“Delay” czas opóźnienia zadziałania 0,1...20 sek.
“Reset delay” czas kasowania 0,1...20 sek.
