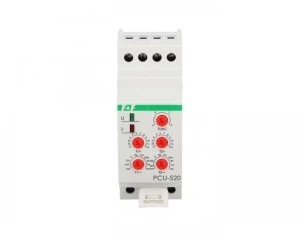

PCU‑520 to wielofunkcyjny przekaźnik czasowy asymetryczny, pozwalający na nastawę dwóch różnych czasów tj. czasu pracy i czasu przerwy, przeznaczony do realizacji funkcji czasowych w układach automatyki i sterowania, zasilany napięciem 230V AC.
Przekaźnik pozwala na realizację 4 niezależnych trybów pracy wyzwalanych napięciem zasilającym. Cechą wyróżniającą PCU‑520 jest jego bardzo szeroki zakres nastaw czasu od 0,1s do 576h. Przekaźnik wyposażony jest w styk 1xNO/NC
Funkcje przekaźnika A ‑ Opóźnione wyłączenie B ‑ Opóźnione załączenie C ‑ Opóźnione wyłączenie ‑ cykliczne D ‑ Opóźnione załączenie ‑ cykliczne
Rodzinna firma z tradycjami
Polska, rodzinna firma z tradycjami i 30‑letnim doświadczeniem
F&F Filipowski to jeden z największych polskich producentów wysokiej jakości urządzeń elektronicznych z dziedziny techniki przekaźnikowej, dedykowanych do aplikacji domowych i przemysłowych.
Dane techniczne
CN
85364900
Rodzaj napięcia sterowania
AC
Funkcja opóźnionego wyłączenia
Funkcja wyłączania impulsowego
Funkcja migotania, załączanie zboczem opadającym, czas ustalony
Funkcja taktowania zboczem opadającym, czas nastawiany
Z gniazdem wtykowym
Z wyjściem półprzewodnikowym
Funkcja gwiazda-trójkąt
Blok styków pomocniczych montowany na styczniku
Wysokość [mm]
90
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
230
Zakres nastawy czasu [s] do
2073600
Liczba wyjść bezzwłocznych, styk rozwierny
0
Liczba wyjść bezzwłocznych, styk przełączny
0
Liczba wyjść zwłocznych, styk zwierny
0
PKWiU
27.12.24.0
Funkcja opóźnionego załączania
Funkcja załączania impulsowego
Funkcja formowania impulsu
Funkcja migotania, załączanie zboczem narastającym, czas ustalony
Funkcja taktowania zboczem narastającym, czas nastawiany
Możliwość sterowania zdalnego
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Odpowiednie tylko dla systemów zdalnego sterowania
