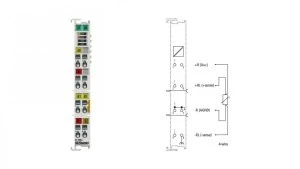

EL3201 Terminal EtherCAT, 1‑kanałowe wejście PT100 (RTD) dla czujników rezystancyjnych, 16‑bitowe

Terminal wejścia analogowego EL3201 umożliwia bezpośrednie podłączenie czujnika rezystancyjnego. Zmierzona wartość rezystancji może być wyprowadzona bezpośrednio w omach lub przekształcona w temperaturę. Jeśli temperatura w punkcie pomiarowym jest interesująca, konwersja z rezystancji na temperaturę może być przeprowadzona w terminalu zgodnie z różnymi charakterystykami czujnika (Pt100, Pt1000, NI120, NI1000, typy KTY itp.). EL3201 może obsługiwać czujniki w technologii 3- i 4-przewodowej, dla połączenia 2-przewodowego konieczny jest zewnętrzny mostek. Terminale EtherCAT wskazują swoje możliwości pomiarowe za pomocą diod elektroluminescencyjnych i bitów stanu w obrazie procesu EtherCAT.
