Zestaw do instalacji fotowoltaicznej o mocy do 10kWp z magazynem energii o pojemności 10,24kWh oraz licznikiem energii.
Magazyn energii znajduje się na liście kompatybilnych baterii Victron Energy !!
W przypadku falowników innych producentów niż Fronius oraz SolarEdge zaleca się montaż licznika energii do opomiarowania instalacji fotowoltaicznej.
Najważniejsze cechy systemu:
- moc przetwornic przy zasilaniu awaryjnym 3000VA/fazę - do takiej mocy powinny zostać ograniczone odbiorniki przy zasilaniu awaryjnym
- pojemność magazynu energii 10,24kWh
- podtrzymanie PV (10kWp) podczas awarii sieci
- czas przełączenia na zasilanie awaryjne 20ms
- darmowy portal VRM do monitorowania i kontrolowania pracy systemu
System magazynowania energii (ESS) to szczególny rodzaj systemu zasilania, który integruje połączenie z siecią energetyczną z falownikiem/ładowarką Victron, urządzeniem GX i systemem akumulatorów. W ciągu dnia magazynuje energię słoneczną w akumulatorze do wykorzystania później, gdy słońce przestanie świecić. W sytuacji kiedy system ESS jest w stanie wyprodukować więcej energii niż jest w stanie wykorzystać i zmagazynować, może sprzedać nadwyżkę do sieci, a gdy nie ma wystarczającej energii lub mocy, automatycznie pobiera ją z sieci.
Stosowanie systemu ESS
Zastosowanie systemu ESS: zwiększenie autokonsumpcji, podtrzymanie zasilania w trakcie awarii sieci (backup) z podtrzymaniem pracy falownika sieciowego lub kombinacją obu: na przykład można wykorzystać 30% pojemności akumulatora na własne zużycie, a pozostałe 70% zachować jako rezerwę na wypadek awarii sieci energetycznej.
Optymalizacja zużycia własnego
Gdy jest więcej energii z PV niż jest wymagane do zasilania obciążeń, nadmiar energii z PV jest magazynowany w akumulatorze. Ta zmagazynowana energia jest następnie wykorzystywana do zasilania odbiorników w czasie, gdy występuje niedobór energii z PV.
Można skonfigurować procent pojemności baterii wykorzystywanej do zużycia własnego. Gdy awaria sieci energetycznej jest niezwykle rzadka, można ją ustawić na 100%. W miejscach, gdzie zdarzają się braki dostaw energii elektrycznej można zdecydować się na użycie zaledwie 20-30% pojemności baterii i zaoszczędzone 70-80% przeznaczyć na wypadek awarii sieci.
ESS w układzie z generatorem
Skonfigurowanie ESS w systemie, który wykorzystuje generator jako rezerwę - w przypadku przedłużonych awarii sieci mamy możliwość automatycznego uruchomienia generatora (generator musi posiadać funkcje autostartu)
Akumulator Li-ion/LiFePO4
Najbardziej odpowiednie akumulatory do zastosowania w instalacjach fotowoltaicznych to akumulatory litowo-jonowe (Li-ion). Akumulatory te bardzo dobrze znoszą stany długotrwałego niedoładowania nie wpływając na żywotność akumulatora. Ponadto baterie Li-Ion są bardzo żywotne, przy rozładowaniu do 80% ich żywotność wynosi nawet 6000 cykli. Dodatkowo akumulatory Li-Ion mają wbudowane systemy kontroli i balansowania cel akumulatora tzw. BMS (battery managment system). BMS ma za zadanie kontrolować każdą z cel akumulatora dbając o to, aby napięcie na każdej z cel było identyczne, aby temperatura wewnątrz akumulatora nie była zbyt wysoka, oraz aby ładowanie i rozładowanie nie spowodowało uszkodzenia akumulatora. Natomiast wadą akumulatorów jest ich cena w momencie zakupu.
W naszych rozwiązaniach korzystamy z baterii LiFePO4 marki Pytes, które świetnie sprawdzają się w instalacjach hybrydowych opartych na produktach Victron Energy.
Monitorowanie instalacji hybrydowych
Każdy ceniony producent falowników ma system monitorowania uzysków z instalacji na sterowniku, który przeważnie jest wbudowany w falownik, oraz poprzez portal internetowy. Jednak producentów, którzy oferują systemy monitorowania instalacji hybrydowych jest niewiele. Monitorowanie pozwala nam sprawdzić uzyski z fotowoltaiki, oraz stan instalacji. Poprzez monitoring można bardzo szybko wychwycić awarię instalacji, oraz przekonać się o odpowiednim doborze komponentów. Monitorowanie instalacji hybrydowych jest o tyle istotne, że mamy pod kontrolą akumulatory, które są jednym z najdroższych elementów instalacji. Dane o poziomach naładowania, rozładowania, oraz profilu zużycia są na bieżąco aktualizowane.
Demo portalu VRM: dostępne na stronie producenta VRM(.)victronenergy(.)com
System ESS może współpracować z regulatorem ładowania MPPT lub falownikiem sieciowym i mieszanką obu.
Ogólnie rzecz biorąc, regulator ładowania MPPT będzie bardziej skuteczny niż inwerter sieciowy w małym systemie. Powodem tego jest to, że ładowarka słoneczna MPPT jest do 99% sprawna… podczas gdy energia PV pochodząca z falownika sieciowego jest najpierw przekształcana z prądu stałego na prąd przemienny, a następnie z powrotem z prądu przemiennego na prąd stały, powodując straty do 20-30%. Będzie to jeszcze bardziej zauważalne, gdy zużycie energii będzie odbywać się głównie rano i wieczorem.

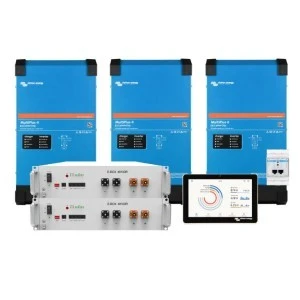

Zestaw składa się z:
- 3 x Multiplus 48/3000/35-32
- 1 x Lynx Power In
- 1 x Cerbo GX
- 1 x Touch GX 50 + ramka montażowa
- 1 x Licznik energii ET340 + RS485
- 3 x Bezpiecznik 125A/58V
- 1 x Bezpiecznik 200A/58V
- 2 x Pytes E-BOX 48100R-C 5,12kWh LiFePO4
- 1 x Zestaw przewodów do baterii
- 1 x Szafa Rack 15U
- 1 x Zestaw przewodów komunikacyjnych
- 1 x Zestaw przewodów DC plus i minus odcinki 2m 35mm2 z oczkami M8
- 1 x Konfiguracja systemu do pracy trójfazowej
* Zestaw nie zawiera przewód AC oraz zabezpieczeń AC
