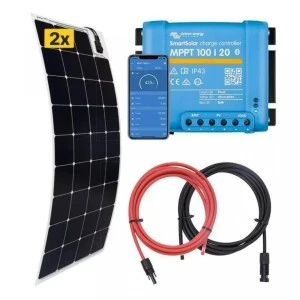

Panel elastyczny 2 x 150W + SmartSolar 100/20 + MC4 + Kabel solarny 4mm2 ‑ 5m

Zestaw dedykowany na łodzie motorowe

Zestaw solarny zawiera : panel elastyczny, regulator ładowania Holenderskiej firmy Victron Energy. Do zestawu dołączono również potrzebne okablowanie oraz złącza.

Oferuje napięcie : 12V prądu stałego.Tego typu napięcie umożliwia zasilanie wszystkich urządzeń turystycznych, ładowarek do telefonów, laptopów oraz tabletów o ile dysponujemy odpowiednia ładowarką. Zasilać można również oświetlenie LED oraz oświetlenie energooszczędne. Po zastosowaniu akumulatora możliwe jest podłączenie przetwornicy napięcia 230V.

Przeznaczony do zasilania: pełni rolę elektrowni słonecznej. Można zasilać nim ładowarki od telefonów, tabletów oraz wydajnych laptopów. Możliwe jest zasilanie telewizora LCD, radia i podobnych odbiorników a także zasilanie oświetlenia zarówno tradycyjnego jak i energooszczędnego LED. Dodatkowo można zasilać małe pompy wody o mocy do 300W oraz inne niewielkie odbiorniki 230V.

Zasada działania : panel słoneczny generuję energię elektryczną pozyskaną z promieni słonecznych. Energia przesyłana jest okablowaniem solarnym do regulatora ładowania a następnie do akumulatora AGM (brak w zestawie). Dołączony regulator zapewnia poprawną charakterystykę ładowania akumulatora oraz zabezpiecza przed prądem wstecznym. Zgromadzona energia w akumulatorze wykorzystywana jest do zasilania przetwornicy napięcia (brak w zestawie), która zmienia napięcie stałe 12V w napięcie sieciowe 230V. System na bieżąco wykorzystuje energie z panelu jeżeli akumulator jest pełny.

Montaż zestawu : zestaw fotowoltaiczny dedykowany jest do samodzielnego montażu. W komplecie znajdą Państwo instrukcję obsługi oraz schemat montażu. Przewody w zestawie są już zarobione i poza śrubokrętem i kluczem oczkowym nie potrzeba żadnych dodatkowych narzędzi. Każdy zestaw objęty jest również bezpłatnym wsparciem technicznym przez telefon. Z powodzeniem zarówno mężczyzna jak i kobieta a także osoba bez doświadczenia technicznego jest w stanie zmontować samodzielnie zestaw.

Chcesz wiedzieć więcej o zasadzie działania zestawów solarnych. Chcesz poznać najczęstsze problemy podczas instalacji oraz dowiedzieć się jak najkorzystniej ustawić panel słoneczny a może interesują cię zagadnienia . Wejdź na naszego i dowiedz się wszystkiego o solarnych systemach zasilania.

Układ śledzenia mocy MPPT : wbudowany w regulator ładowania umożliwia optymalizację pracy przy złych warunkach oświetleniowych jak i w dni bezchmurne. Gwarantuje o 30% lepsze ładowanie niż tradycyjne regulatory wyposażone w system PWM. Do regulatora można dokupić opcjonalny interfejs Bluetooth lub zewnętrzny wyświetlacz.

2x Panel elastyczny Activesol Light ASOLL-150P-W0R

Mimo swoich rozmiarów (708/1555 mm), panel waży zaledwie 3,0 kg, co czyni go idealnym rozwiązaniem tam, gdzie instalacja paneli ramowych jest niemożliwa, a zapotrzebowanie na energię elektryczną jest duże. Mimo niewielkiej grubości, panel jest wytrzymały i jest w stanie wytrzymać nacisk do 100 kg przy pełnym podparciu. Dzięki elastyczności, panel Activesol Light może być montowany nawet na powierzchniach lekko zakrzywionych.

Jest lekki, wytrzymały oraz wodoodporny, a jego montaż jest bardzo łatwy. Moduł Activesol Light 150 Wp doskonale sprawdzi się jako źródło zasilania elektrycznego na łodzi, w kamperze i wszędzie tam, gdzie sezonowo, ale regularnie korzystamy z urządzeń o różnej mocy. Energia wyprodukowana przez panel słoneczny może być wykorzystana do ładowania telefonu, komputera lub podgrzewania wody.

Rodzina paneli fotowoltaicznych Activesol Light wyróżnia się wyjątkową wydajnością i niewielką wagą. Moduły te zostały specjalnie zaprojektowane do zastosowań mobilnych. Idealnie sprawdzają się jako niezależne źródło zasilania elektrycznego na łodziach, jachtach i w kamperach. Dzięki ich niewielkiej wadze, można je zamontować praktycznie w dowolnym miejscu.

Model	Activesol Light ASOLL-150P-W0R
PAREMETRY ELEKTRYCZNE
Maksymalna moc szczytowa	152 WP
Maks. Napięcie zasilania [Vmp]	18,15 V
Maks. Prąd zasilania [Imp]	8,36 A
Napięcie obwodu otwartego [Voc]	22,09 V
Prąd zwarcia [Isc]	8,93 A
Sprawność modułu	13,8%
Tolerancja mocy wyjściowej	± 5%
Maks. Napięcie systemu	250 V DC
NOCT*	45°C
Maks. Bezpiecznik serii	12 A
WSPÓŁCZYNNIKI TEMPERATURY
Iskra	0,03%/K
Voc	-0,31%/K
Pmax	-0,34%/K
INFORMACJE OGÓLNE
Typ ogniwa	Polikrystaliczny S
Skrzynka przyłączeniowa	IP65
Kable	2 metrowe kable 2,5 mm2 odporne na promieniowanie UV ze złączem solarnym C4B (typ MC4)
Grubość modułu	2 mm
Grubość puszki przyłączeniowej	12,5 mm
Waga	3,0 kg
Wymiary (szer./wys.)	708 x 1555 mm
Promień gięcia	>5 m
Blacha tylna	PET
Płyta czołowa	PET strukturalny
Temperatura modułu roboczego	-40 to +85 °C
Zalecane	mobilne i śródlądowe: kampery, samochody kempingowe, łodzie rzeczne, namioty, lekkie dachy

Regulator Smart Solar 100V / 20A / 12V/24V

Regulatory ładowania w wersji Smart Holenderskiego producenta Victron Energy to najbardziej zaawansowane urządzenia dostępne na rynku. Posiadają ultra szybki system śledzenia punktu mocy MPPT gwarantujący nawet do 50% więcej mocy niż w tradycyjnych regulatorach PWM. Umożliwiają również ładowanie w cieniu jak i w niekorzystnych warunkach oświetleniowych jakimi jest poranek oraz późne popołudnie.

Inteligentny algorytm unikalny dla firmy tzw. Battery Life Algoritm zarządza napięciem akumulatora w taki sposób aby maksymalnie przedłużyć jego żywotność. Aktualne napięcie podawane na akumulator żelowy ustalone jest na podstawie kilku parametrów. Sa nimi temperatura otoczenia, poziom naładowania akumulatora, napięcie akumulatora oraz faktyczna ilość prądu jaką przyjmuje akumulator. Algorytm Battery Life po naładowaniu obniża napięcie akumulatora tak aby bez potrzeby nie utrzymywać sztucznie wysokiego napięcia co ma wpływ na szybsze zużycie baterii.

Użytkownik posiada również możliwość zaprogramowania sposobu ładowania akumulatora. Wyboru typu akumulatora a także momentu rozłączenia i podłączenia systemu w zależności od napięcia baterii. Ponadto regulatory Smart umożliwiają realizację załączania napięcia dzień noc i mogą służyć jako regulatory ładowania do lamp solarnych lub innych urządzeń sterowanych za pomocą pory dnia.

Jednak najważniejsza funkcja to wbudowany w regulator interfejs BlueTooth. Za pomocą zwykłego telefonu komórkowego z systemem IOS, Android lub Windows możemy połączyć się do regulatora i dokonać całego programowania bez jakiejkolwiek ingerencji w urządzenie. Ponadto regulatory smart umożliwiają pełen monitoring systemu w czasie rzeczywistym jak i historycznym.

Po podłączeniu dowolnego telefonu komórkowego i zainstalowaniu bezpłatnej aplikacji pobranej ze sklepu internetowego np Google lub APStore możliwy jest dostęp do urządzenia przez połączenie bluetooth.Dzięki temu mamy możliwość pełnej konfiguracji takiej jak zmiana rodzaju akumulatora, włączenie światła nocnego, zmianę progów załączania i wyłączania regulatora w zależności od pory dnia a także możemy wyświetlać aktualny stan urządzenia. Możliwy jest również odczyt aktualnego napięcia paneli i akumulatora, prądów wchodzących i wychodzących a także wskazań historycznych. Regulator Smart solar to aktualnie najnowocześniejsze urządzenie dostępne na rynku jednocześnie dysponujące rewelacyjnym układem MPPT.

PARAMETRY/MODEL	Smart Solar 100 | 20
Napięcie akumulatora	12/24/48 V (auto)
Prąd znamionowy ładowania	20 A
Nominalna moc PV, 12 V	290 W
Nominalna moc PV, 24 V	580 W
Nominalna moc PV, 48 V	1160 W
Max. Prąd zwarciowy PV	20 A
Automatyczne odłączanie obciążenia	Tak
Max. Napięcie otwartego obwodu PV	100 V
Wydajność szczytowa	98 %
Samodzielne zużycie energii - obciążenie	12 V: 26 mA 24V: 20 mA 48V: 19 mA
Samodzielna konsumpcja - odciążenie	12 V: 10 mA 24V: 8 mA 48V: 7 mA
Napięcie ładowania "absorpcja"	14,4 V / 28,8 V / 57,6 V (regulowane)
Napięcie ładowania "float"	13,8 V / 27,6 V / 55,2 V (regulowane)
Algorytm ładowania	Wielostopniowy adaptacyjny
Kompensacja temperatury	-16 mV / °C lub -32 mV / °C
Maks. ciągły prąd obciążenia	20 A / 20 A / 1 A
Odłączenie obciążenia niskiego napięcia	11,1 V / 22,2 V / 44,4 V lub 11,8 V / 23,6 V / 47,2 V lub Algorytm żywotności baterii
Ponowne podłączenie obciążenia niskiego napięcia	13,1 V / 26,2 V / 52,4 V lub 14 V / 28 V / 56 V lub Algorytm żywotności baterii
Ochrona	Zwarcie wyjścia / przekroczenie temperatury
Temperatura pracy	-30 do +60 °C (pełna moc znamionowa do 40 °C)
Wilgotność	95 %, bez kondensacji
Port komunikacji danych	VE.Direct (zob. białą księgę dotyczącą przekazywania danych na naszej stronie internetowej)
INNE
Kolor	Niebieski (RAL 5012)
Zaciski zasilania	6 mm² / AWG10
Kategoria ochrony	IP43 (elementy elektroniczne), IP22 (obszar przyłącza)
Waga	0,65 kg
Wymiary (h x w x gł)	100 x 113 x 60 mm
Bezpieczeństwo	EN/IEC 62109-1, UL 1741, CSA C22.2

Złącze szeregowe MC4

Do każdego zestawu dołączamy komplet złącz MC4 umożliwiających wykonanie hermetycznego połączenia panela słonecznego z regulatorem ładowania. Sprzedawana przez nas panele wyposażone są firmowo w złącza MC4 umożliwiające łatwe i szybkie połączenie instalacji. Zastosowanie złącza MC4 gwarantuje bezstratne energetycznie połączenie oraz możliwość szybkiego rozłączenia panela słonecznego od układu w razie potrzeby. Jeżeli potrzebne są inne złącza lub ich większa ilość można dokupić je tutaj (złącza PV)

Przewód solarny do połączenia instalacji 2.5mm2/4mm2 - 5m

Do naszych zestawów dołączamy przewód umożliwiający wykonanie połączenia panela słonecznego do regulatora. Na przewodzie zaciśnięty jest konektor MC4 umożliwiający sprawne połączenie panela do regulatora ładowania. Dla zestawów zawierających akumulator na drugim końcu przewodów zarabiamy konektor do klem akumulatora. Po przecięciu przewodu można wykonać połączenie z panela do regulatora i z regulatora do akumulatora.

Zestawy z panelami 5W do 50W posiadają przewód LGY o przekroju 2.5 mm2. Zestawy z większymi panelami słonecznymi wyposażone są w przewód solarny odporny na promienie UV w podwójnej izolacji o średnicy 4 mm2. W każdym zestawie znajduje się 5 metrów przewodu czarnego oraz 5 metrów przewodu czerwonego. Możliwe jest przedłużenie przewodu dokupując go tutaj () w/g zasady. 2 m = 1 metr czerwonego i 1 metr czarnego. Zakupiony przewód zsumujemy i wykonamy żądaną odległość wraz z zaciśnięciem końcowej.
