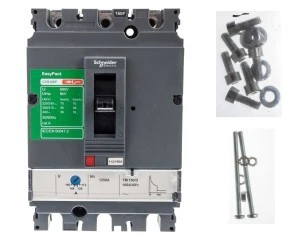

Wyłącznik mocy 36kA , wyzwalacz termomagnetyczny 160A , 3P Compact CVS LV516333

Cena:
3 szt.
Wysyłka w 24h
Postaw na niezawodność i sprawdzone rozwiązania!

EasyPact CVS

EasyPact CVS LV516333


Wyłącznik, EasyPact CVS160F, 36kA, 415VAC, wyzwalacz TMD 160A, 3P 3d

Parametry:

Typ urzadzenia Wyłącznik
Opis biegunów 3P
Liczba zbezpieczonych biegunów 3d
[In] prąd znamionowy 160 A w 40 °C
Technologia wyzwalacza Termomagnetyczny
[Ics] znamionowy prąd wyłączalny eksploatacyjny 36 kA Icu w 380/415 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
* Pozostałe parametry w karcie katalogowej do pobrania.

Opis serii

Wyłączniki i rozłączniki mocy EasyPact CVS to bardzo dobra alternatywa dla wymagających, a dysponujących okrojonym budżetem instalatorów. Skrojone na miarę rozwiązanie zapewni właściwe zabezpieczenie instalacji elektrycznej. EasyPact CVS może być z powodzeniem stosowany w aplikacjach ogólnych, jak i dedykowanych do zabezpieczeń silników. Szeroki wybór akcesoriów pomocniczych umożliwia poszerzenie funkcji o dodatkową sygnalizację oraz wygodny sposób załączania za pomocą napędu obrotowego lub silnikowego. Stosowane wyzwalacze termomagnetyczne gwarantują bezawaryjną pracę oraz optymalną cenę za zabezpieczenie dużej mocy.

  • Budynki

  • Przemysł

  • Zasilanie

Główne cechy EasyPact CVS

Zgodny z normami PN-EN 60947-1,2,3

Wysoka wytrzymałość mechaniczna i elektryczna

30000 operacji mechanicznych dla 100A i 12000 operacji elektrycznych dla 100A

Szeroki wybór typów zabezpieczeń i akcesoriów

  • Wyzwalacze termomagnetyczne TM-D
  • Wyzwalacze elektroniczne ETS
  • Moduł różnicowoprądowy Vigi z regulacją
  • Napęd silnikowy

Zachowanie wysokich parametrów i atrakcyjnej ceny

Zalety styczników EasyPact CVS

  • Bezpieczeństwo

    • Zgodny z normami PN-EN 60947-1,2,3
    • Wszystkie wyłączniki EasyPact CVS maja klasę izolacji II(zgodnie z normą IEC 61140 i 60664-1) i moga być instalowane w rozdzielnicach o tej samej klasie lub niższej
    • Blokady kluczykowe umożliwiają zablokowanie wyłącznika w pozycji OFF, zapewniając w ten sposób bezpieczeństwo i lepszą kontrolę podczas instalacji
  • Niezawodność

    • Dwuprzerwowe styki zapewniają szybsze rozłączanie prądów zwarciowych
    • Wysoka wytrzymałość elektryczna i mechaniczna
    • Bezpieczeństwo instalacji oraz użytkownika dzięki modułom różnicowoprądowym z regulacją
  • Prostota

    • 3 wielkości podstaw
    • Wspólne akcesoria dla całego typoszeregu
    • EasyPact CVS ma te same wymiary co znana gama Compact NSX

Wyłączniki kompaktowe EasyPact CVS

Poznaj całą gamę rozwiązań wyłączników kompaktowych EasyPact CVS, idealną do zastoswania w małych i średnich budynkach

Etykietka Green Premium

Zrównoważony rozwój

Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności. Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.

Przejrzystość

RoHS/REACh

Najczęściej zadawane pytania

Pytanie

1. Czy EasyPact CVS ma wyzwalacze elektroniczne?

Tak. Od 40A do 630A mogą być stosowane wyzwalacze elektroniczne ETS obok wyzwalaczy termomagnetycznych.

Pytanie

2. Jak montować wyzwalacze napięciowe?

Wystarczy odkręcić osłonę przednią i wyzwalacz napięciowy włożyć do komory oznaczonej MX/MN. Ważne, aby wyłącznik był w pozycji rozłączonej lub trip.

Pytanie

3. Czy wszystkie akcesoria z Compact NSX są kompatybilne z CVS?

Wszystkie poza napędem silnikowym. Do CVS jest dedykowany napęd silnikowy.

Pytanie

4. Czy CVS można stosować do zabezpieczeń silników?

Tak, jednak pamiętajmy, że będzie to zabezpieczenie zwarciowe. Aby zabezpieczyć się od przeciążeń, należy zastosować termik do stycznika lub Wyłącznik EasyPact NSX z wyzwalaczem Micrologic 2.2M.

Pytanie

5. Jak przykręcone są kable?

Kable są montowane przy pomocy końcówek oczkowych (brak w zestawie) i dokręcane śrubami do zacisków głównych wyłącznika.

Pytanie

6. Czy wyzwalacze prądowe można wymieniać?

Nie, wyzwalacze są integralną częścią wyłącznika. Opcja wymiany wyzwalaczy istnieje w wyłącznikach EasyPact NSX.

O producencie

Firma Schneider Electric już od wielu lat jest liderem cyfrowej transformacji w zarządzaniu energią i automatyce, w budownictwie mieszkaniowym i komercyjnym, centrach danych, obiektach infrastrukturalnych, energetyce, a także w przemyśle. Stale rozwija inteligentne i zintegrowane rozwiązania i technologie. Mają one służyć zarządzaniu energii i procesów w sposób bezpieczny, niezawodny, efektywny i zrównoważony.

Schneider Electric posiada bardzo bogaty asortyment począwszy od aparatury modułowej, zabezpieczeń obwodów, rozdzielnic i osprzętu elektrycznego aż po złożone systemy operacyjne.

Dane techniczne

CN
85362090
Stopień ochrony (IP)
IP40
Rodzaj elementu przełączającego
Dźwignia
Ze wskaźnikiem wyłączenia
Opcjonalny napęd silnikowy
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Wbudowany napęd silnikowy
Zakres nastawy wyzwalacza przeciążeniowego [A] do
160
Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A] do
160
Znamionowy prąd ciągły Iu [A]
160
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz [kA]
36
PKWiU
27.12.22.0
Budowa urządzenia
Urządzenie mocowane na stałe
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Przyłącza obwodów głównych
Z przodu
Z wyzwalaczem podnapięciowym
Odpowiedni do montażu na szynie DIN
Zakres nastawy wyzwalacza przeciążeniowego [A] od
80
Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A] od
112
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
5

Dane logistyczne

Ean
3606480229206
Szerokość opakowania [mm]
135
Waga z opakowaniem [kg]
1.71
Wysokość opakowania [mm]
112
Długość opakowania [mm]
190
