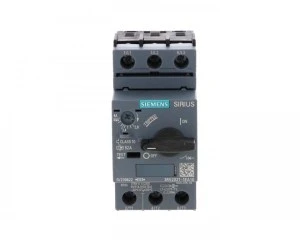

Wyłącznik silnikow S0 CLASS 10 wyzwalacz A 2,8...4 A wyzwalacz N 52 A przyłącze śrubowe standar 3RV2021‑1EA10

Cena:
6 szt.
Wysyłka w 24h
Wyłączniki SIRIUS 3RV

Wyłączniki SIRIUS 3RV

Bezpieczeństwo na które Cię stać

Wyłączniki do Twoich aplikacji

Wyłączniki silnikowe
i nie tylko

SIRIUS 3RV to seria wyłączników stosowanych najczęściej do zabezpieczania silników.
Ale to nie wszystko. Dostępne są również wersje z funkcją przekaźnika przeciążeniowego, do ochrony kombinacji rozruchowych (bez członu przeciążeniowego), do ochrony transformatorów, do ochrony instalacji (bez kontoli asymetri obciążenia) oraz zgodne z UL 489.

Zobacz jakie urządzenia wchodzą w zakres wyłączników SIRIUS 3RV

Wyłączniki silnikowe
Wyposażone w wyzwalacz zwarciowy i przeciążeniowy, wyzwalacz przeciążeniowy wykrywający asymetrię obciążenia (zanik fazy), odpowiednie do silników o prądzie nominalnym w zakresie 0,11...100 A. Zdolność zwarciowa Icu do 100 kA. Dedykowane do klasy rozruchowej 10 oraz w zawężonym zakresie 20. Dzięki wyzwalaczowi zwarciowemu o 13 krotności prądu nominalnego, przystosowane do silników w wykonaniu IE 3.

Wyłączniki z funkcją przekaźnika przeciążeniowego
Podobnie jak standardowe wyłączniki silnikowe, dedykowane do zabezpieczenia silników elektrycznych z tą różnicą, że w momencie przeciążenia nie następuje wyzwolenie, a jedynie przełącza się wbudowany styk. Wersja taka znajdzie zastosowanie wszędzie tam, gdzie nie możemy sobie pozwolić na zatrzymanie silnika elektrycznego spowodowane jego przeciążeniem.

Wyłączniki do ochrony kombinacji rozruchowych
Poprawne zabezpieczenie układu gwiazda-trójkąt wymusza zastosowanie dwóch urządzeń. Jednego, realizującego funkcję zabezpieczenia zwarciowego oraz drugiego (po stronie jednego z przewodów zasilajacych silnik) służącego do realizacji funkcji zabezpieczenia przeciążeniowego. Wyłączniki serii 3RV23 nie mają zabudowanego wyzwalacza przeciążeniowego dzięki czemu idealnie nadają się do tego zadania.

Wyłączniki do ochrony transformatorów
Podczas załączania transformatora prądy przepływające przez urządzenie zabezpieczające są znacznie wyższe niż w przypadku rozruchu silnika. Może prowadzić to do sytuacji w której załączenie nie będzie możliwe z uwagi na ciągłe wyzwalanie urządzenia zabezpieczającego. Wyłączniki serii 3RV24 zostały dostosowane do tego zadania. Ich wyzwalacz zwarciowy zaczyna działać od 20 krotności prądu nominalengo.

Wyłączniki zgodne z UL 489
Specjalne wersje zgodnie z UL 789 / CSA C22.2 No. 5 dedykowane do ochrony instalacji i urzadzeń innych niż silniki (3RV27) oraz instalacji i transformatorów charakteryzujących się wysokim prądem rozruchowym (3RV28). Na pierwszy rzut oka, wersje te wyposażone są w dodatkowe elementy izolacyjne które mają za zadanie wydłużyć odstępy izolacyjne powietrzne i powierzchniowe.

System montażowy 3RV29
System montażowy 3RV29 pozwala na znaczne ograniczenie czasu potrzebnego na prefabrykację rozdzielnicy. Dostępny jest w wersjach dedykowanych do urządzeń z zaciskami śrubowymi i/lub sprężynowymi. Dzięki zastosowaniu dedykowanych łączników, znacznie ogranicza się również błędy kóre mogłyby się pojawić przy klasycznym okablowaniu.

Akcesoria
Bloki styków pomocniczych, sygnalizacyjnych, moduł komunikacji bezprzewodowej. Moduł izolacyjny z widoczną przerwą izolacyjną, wyzwalacze wzrostowe lub zanikowe. Trójfazowe szyny zasilające, adaptery do szyn rozdzielczych systemu 60 mm., napędy drzwiowe... dzięki szerokiej gamie akcesoriów, wyłączniki serii 3RV spełnią każde wymagania.

Poznaj korzyści wynikające z zastosowania
wyłączników SIRIUS 3RV

  • Pewność zadziałania

    Wyłączniki silnikowe zoptymalizowane są pod kątem zabezpieczenia silników. Ich wyzwalacz przeciążeniowy dzięki swojej konstrukcji jest w stanie zabezpieczyć silnik w przypadku zaniku fazy oraz  asymetrii obciążenia. Nastawa wyłącznika może być w łatwy sposób dostosowana do obecnych warunków montażu wyłącznika - tj. temperatury otoczenia. Wartym podkreślenia jest również fakt, że dostępne są wersje mogące pracować w temperaturze otoczenia - 50°C.

  • Szybka diagnostyka

    Zwarcie czy przeciążenie? Informacje te są dość istotne z punktu widzenia bieżącej obsługi. Wyłącznik ma tak skonstruowany wyzwalacz, że po jego zadziałaniu pokrętło pozostaje w pozycji pośredniej (TRIP), natomiast szczegółowa inforamcja o przyczynie wyzwolenia dostępna jest za pośrednictwem dodatkowego bloku styków sygnalizacyjnych.

  • Przyłącza śrubowe lub sprężynowe

    Urządzenia i akcesoria dostępne są w wersjach z zaciskami śrubowymi lub sprężynowymi. Przy czym, zaciski sprężynowe dostępne są dla urządzeń w wielkościach do 15 kw (32 A). Występują też zaciski oczkowe, ale nie są one popularne.

  • Kompatybilność z innymi
    urządzeniami

    Komponenty SIRIUS zostały zaprojektowane tak, aby jak najlepiej ze sobą współdziałały. Podobnie jest i w tym przypadku. Wyłączniki silnikowe mogą być łatwo połączone ze stycznikami serii 3RT, układami łagodnego rozruchu 3Rw oraz innymi urządzeniami z grupy SIRIUS.

  • Pewność
    zadziałania

    Szybka
    diagnostyka

    Rodzaj
    przyłączy

    Kompatybilność z innymi
    urządzeniami

Zobacz, jakie pytania mieli inni użytkownicy

Wartość nastawy wyzwalacza przeciążeniowego ustawia się za pomocą pokrętła. Pokrętło ma wyskalowaną korektę dla sposobu instalacji i temperatury otoczenia.

Zgodnie z wymaganiami normy PN-EN 60204-1, wyłączniki serii 3RV nadają się do odłączania (izolowania) od napięcia. Jeżeli wymagana jest widoczna przerwa izolacyjna, można zastosować dodatkowy moduł izolacjny.

Wyłącznik bezpiecznie dobrać na środek zakresu wyzwalacza przeciążeniowego.

Klasa rozruchowa charakteryzuję ciężkość rozruchu. Określa przedział czasu, w którym wyzwoli wyzwalacz przeciążeniowy przy przepływie 7,2 krotności prądu nastawy dla zimnego wyłącznika. Dla klasy 10 jest to czas z zakresu 4...10 s.

siemens

Przemysłowa aparatura łączeniowa SIRIUS

Dane techniczne

CN
85362010
PKWiU
27.12.22.0

Dane logistyczne

Ean
4011209902916
Szerokość opakowania [mm]
100
Waga z opakowaniem [kg]
0.35
Wysokość opakowania [mm]
50
Długość opakowania [mm]
100
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
