ELEKTROWNIA SŁONECZNA 800WP Z AKUMULATOREM ‑ ZASILANIE 230V MOC 1000W + MPPT

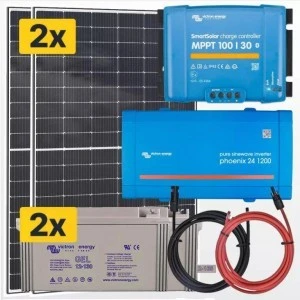

Zestaw solarny zawiera : panel słoneczny monokrystaliczny, regulator ładowania oraz akumulator żelowy Holenderskiej firmy Victron energy i wydajną przetwornicę napięcia firmy Victron Energy, do zestawu dołączono również potrzebne okablowanie oraz złącza.

Oferuje napięcie : 230V prądu przemiennego sinusoidalnego takiego jak w gniazdku elektrycznym. Umożliwia podłączanie każdego typu odbiornika elektrycznego włącznie z urządzeniami elektronicznymi takimi jak telewizory czy laptopy. System posiada funkcję ECO-Mode, która nie pobiera energi w trybie standby. Oznacza to, że nie trzeba wyłączać przetwornicy.

Przeznaczony do zasilania : dedykowany do domków letniskowych - holenderskich . Można zasilać nim ładowarki od telefonów, tabletów oraz wydajnych laptopów. Możliwe jest zasilanie telewizora LCD, radia, routerów WiFi i podobnych odbiorników a także zasilanie oświetlenia zarówno tradycyjnego jak i energooszczędnego LED. Dodatkowo możliwe jest zasilanie dużej lodówki oraz elektronarzędzi np wiertarka i pomp o mocy do 1000W.

Zasada działania : panel słoneczny generuję energię elektryczną pozyskaną z promieni słonecznych. Energia przesyłana jest okablowaniem solarnym do regulatora ładowania a następnie do akumulatora żelowego. Dołączony regulator zapewnia poprawną charakterystykę ładowania akumulatora oraz zabezpiecza przed prądem wstecznym. Zgromadzona energia w akumulatorze wykorzystywana jest do zasilania przetwornicy napięcia, która zmienia napięcie stałe 12V w napięcie sieciowe 230V. System na bieżąco wykorzystuje energie z panela jeżeli akumulator jest pełny.

Montaż zestawu : zestaw fotowoltaiczny dedykowany jest do samodzielnego montażu. W komplecie znajdą Państwo instrukcję obsługi oraz schemat montażu. Przewody w zestawie są już zarobione i poza śrubokrętem i kluczem oczkowym nie potrzeba żadnych dodatkowych narzędzi. Każdy zestaw objęty jest również bezpłatnym wsparciem technicznym przez telefon. Z powodzeniem zarówno mężczyzna jak i kobieta a także osoba bez doświadczenia technicznego jest w stanie zmontować samodzielnie zestaw.

Regulator ładowania MPPT : dzięki ciągłemu pomiarowi zarówno prądu jak i napięcia na panelu słonecznym wybiera zawsze najlepszy punkt mocy w zależności od nasłoneczniania. W praktyce oznacza to, że system pracuje o wschodzie i zachodzie słońca a także w cieniu i półcieniu. Osiąga o 25% lepsze wyniki niż tradycyjny regulator PWM.

Chcesz wiedzieć więcej o zasadzie działania zestawów solarnych. Chcesz poznać najczęstsze problemy podczas instalacji oraz dowiedzieć się jak najkorzystniej ustawić panel słoneczny a może interesują cię zagadnienia fotowoltaiki. Wejdź na naszego bloga i dowiedz się wszystkiego o solarnych systemach zasilania.

2x Panel słoneczny
Q.Peak DUO M-G11 - 400W

Dzięki opatentowanej technologii Q.ANTUM i zoptymalizowanemu połączeniu ogniw ze znacznie mniejszą liczbą szczelin, moduł ten zapewnia optymalną wydajność i uzysk. Samo zmniejszenie odległości między ogniwami słonecznymi Q.ANTUM poprawia wydajność nawet o 21,4%.

Q.PEAK DUO M-G11 został zaprojektowany z myślą o rzeczywistych warunkach. Przy niskim napromieniowaniu 200 W / m² nadal osiąga 98% swojej pierwotnej sprawności. Wydajność modułu słonecznego jest mierzona przy idealnym napromieniowaniu 1000 W / m².

Rama wykonana jest z zaawansowanego technologicznie stopu aluminium i posiada certyfikat na wysokie obciążenia śniegiem (6000 Pa) i wiatrem (4000 Pa).

PARAMETRY TECHNICZNE / MODEL	Q.Peak DUO M-G11 - 400W
MIN. WYDAJNOŚĆ W WARUNKACH STANDARD, STC (TOLERANCJA +5 W/−0 W)
Moc w punkcie MPP [W]	400
Prąd zwarcia [A]	13.54
Napięcie jałowe [V]	37.16
Prąd w punkcie MPP [A]	12.90
Napięcie w punkcie MPP [V]	31.00
Efektywność [%]	≥ 20.8
MINIMALNA WYDAJNOŚĆ W NORMALNYCH WARUNKACH, NMOT²
Moc w punkcie MPP [W]	300.1
Prąd zwarcia [A]	10.91
Napięcie jałowe [V]	35.04
Prąd w punkcie MPP [A]	10.16
Napięcie w punkcie MPP [V]	29.54
PARAMETRY MECHANICZNE
Wymiary (Dł x Szer x Głęb) mm	1692 x 1134 x 30 (łącznie z ramą)
Szyba	3,2mm termiczne wzmocnione antyrefleks
Gniazdo	53-101 mm x 32-60 mm x 15-18 mm
Klasa ochronności	IP67, z diodami obejściowymi
Waga [kg]	21,2 kg
Ogniw	4mm² kabla; (+) > 1250 mm, (-) > 1250 mm
Kolor ramy	Czarny, aluminium anodowane

Regulator Smart Solar
100V / 30A

Regulatory ładowania w wersji Smart Holenderskiego producenta Victron Energy to najbardziej zaawansowane urządzenia dostępne na rynku. Posiadają ultra szybki system śledzenia punktu mocy MPPT gwarantujący nawet do 50% więcej mocy niż w tradycyjnych regulatorach PWM. Umożliwiają również ładowanie w cieniu jak i w niekorzystnych warunkach oświetleniowych jakimi jest poranek oraz późne popołudnie.

Inteligentny algorytm unikalny dla firmy tzw. Battery Life Algoritm zarządza napięciem akumulatora w taki sposób aby maksymalnie przedłużyć jego żywotność. Aktualne napięcie podawane na akumulator żelowy ustalone jest na podstawie kilku parametrów. Sa nimi temperatura otoczenia, poziom naładowania akumulatora, napięcie akumulatora oraz faktyczna ilość prądu jaką przyjmuje akumulator. Algorytm Battery Life po naładowaniu obniża napięcie akumulatora tak aby bez potrzeby nie utrzymywać sztucznie wysokiego napięcia co ma wpływ na szybsze zużycie baterii.

Użytkownik posiada również możliwość zaprogramowania sposobu ładowania akumulatora. Wyboru typu akumulatora a także momentu rozłączenia i podłączenia systemu w zależności od napięcia baterii. Ponadto regulatory Smart umożliwiają realizację załączania napięcia dzień noc i mogą służyć jako regulatory ładowania do lamp solarnych lub innych urządzeń sterowanych za pomocą pory dnia.

Jednak najważniejsza funkcja to wbudowany w regulator interfejs BlueTooth. Za pomocą zwykłego telefonu komórkowego z systemem IOS, Android lub Windows możemy połączyć się do regulatora i dokonać całego programowania bez jakiejkolwiek ingerencji w urządzenie. Ponadto regulatory smart umożliwiają pełen monitoring systemu w czasie rzeczywistym jak i historycznym.

Po podłączeniu dowolnego telefonu komórkowego i zainstalowaniu bezpłatnej aplikacji pobranej ze sklepu internetowego np Google lub APStore możliwy jest dostęp do urządzenia przez połączenie bluetooth.Dzięki temu mamy możliwość pełnej konfiguracji takiej jak zmiana rodzaju akumulatora, włączenie światła nocnego, zmianę progów załączania i wyłączania regulatora w zależności od pory dnia a także możemy wyświetlać aktualny stan urządzenia. Możliwy jest również odczyt aktualnego napięcia paneli i akumulatora, prądów wchodzących i wychodzących a także wskazań historycznych. Regulator Smart solar to aktualnie najnowocześniejsze urządzenie dostępne na rynku jednocześnie dysponujące rewelacyjnym układem MPPT.

PARAMETRY/MODEL	MPPT Smart Solar 100/30
Napięcie akumulatora [V]	12V lub 24V (auto)
Maksymalny prąd obciążenia [A]	30 A
Automatyczne rozłączenie akumulatora.	TAK
Max moc [W] panela słonecznego	akumulator 12V -> 440W akumulator 24V -> 880W
Max napięcie [V] panela słonecznego	100V
Zużycie własne	12V - 30 mW | 24V - 20 mW
Ładowanie absorbcyjne	regulowane : 14,4V / 28,8V
Ładowanie spoczynkowe	regulowane : 13,8V / 27,6V
Rozłączenie przy rozładowaniu	11,1V / 22,2V lub Battery Life
Załączenie po naładowaniu	13,1V / 26,2V lub Battery Life
Komensacja temperatury	-16 mV / °C resp. -32 mV / °C
Elastyczny algorytm ładowania	Tak
Temperatura pracy	-35C - +60C
INSTALACJA I WYMIARY
Wymiary SxWxG [mm]	117 x 232 x 327 mm
Waga [kg]	7,4 kg
BEZPIECZEŃSTWO I OCHRONA
Klasa ochrony	IP43 (elementy elektroniczne), IP22 (obszar przyłącza)
Ochrona	przed odwrotną polaryzacją akumulatora (bezpiecznik), zbyt wysoką temperaturą, zwarciem wyjścia
Standardy bezpieczeństwa	EN/IEC 62109-1, UL 1741, CSA C22.2

2x Akumulator żelowy
GEL Deep Cycle Battery 130Ah 12V

Wszystkie akumulatory żelowe Victron Energy to najwyższa światowa jakość dedykowana do profesjonalnych systemów solarnych pracujących wyspowo. Akumulatory VE zapewniają bardzo wysoką sprawność w połączeniu z trwałością do 12 lat. Holenderska firma Victron Energy, znana ze swojego profesjonalnego podejścia do systemów energii odnawialnej, oferuje produkty o klasę wyższa od powszechnie dostępnych akumulatorów żelowych. Decydując się na zakup tej serii produktów wybieracie Państwo stabilność oraz bezproblemową pracę na lata. Akumulatory żelowe cechują się wysoką wydajnością przy małym prądzie rozładowania. W takiej sytuacji mogą oddać większy ładunek niż mają nominalnie zgromadzony. Akumulatory Victron Energy GEL zalecamy do wszstkich profesjonalnych systemów zasilania solarnego.

PARAMETRY/MODEL	Victron Energy 130 Ah 12V
Napięcie robocze [V]	12V
Pojemność [Ah]	130 Ah
Napięcie ładowania praca cykliczna [V]	14.1V – 14.4V
Napięcie ładowania praca standby [W]	13.5V – 13,8V
Napięcie przechowywania [V]	13.2V – 13.5V
INSTALACJA I WYMIARY
Wymiary SxWxG [mm]	410mm x 176mm x 227mm
Waga [kg]	38 kg
WYTRZYMAŁOŚĆ AKUMULATORA
1800 cykli przy 20% rozładowaniu
750 cykli przy 50% rozładowaniu
500 cykli przy 80% rozładowaniu
projektowana żywotność 12 Lat tryb FLOAT

Przetwornica napięcia
Phoenix 24V/1200Va

Przetwornice Victron Energy Holenderskiego producenta to aktualnie najlepsza, najbardziej wydajna i prestiżowa marka urządzeń w fotowoltaice akumulatorowej. Wszystkie przetwornice napięcia tego producenta cechują się 5 letnią gwarancją a także wysoką sprawnością co przekłada się na mniejsze zużycie energii z akumulatora. Kada przetwornica została wyposażona w tryb ECO Mode minimalizujący zużycie energii gdy przetwornica nie ma obciążenia. Pozwala to na nie wyłączanie urządzenia kiedy nie korzystamy z napięcia 230V. Oczywiście funkcję tą można włączyć i wyłączyć ręcznie.

Monitorowanie przez aplikację w telefonie to kolejna innowacja znacznie poprawiające obsługę całego urządzenia. Dzięki komunikacji BlueTooth możemy w pełni zarządzać przetwornicą napięcia bez potrzeby podchodzenia do niej. Możeli jest odczytanie poziomów napięcia, mocy oraz stanu urządzenia a także dokonywania nastawów takich jak alarmy niskiego rozładowania czy rozłączenie przetwornicy napięcie przy zbyt niskim napięciu z akumulatora.

Przetwornice napięcia zalecamy dla najbardziej wymagających klientów. Dla wszystkich tych, którym zależy na jak najmniejszej konsumpcji własnej i cichej pracy dzięki zaawansowanemu sterowaniu wentylatorami. Urządzenia Victron Energy uznawane są za najcichsze dostępne na rynku.

Do pracy z telefonem potrzebny jest interfejsi BlueTooth Dongle Victron

Przetwornica napięcia Victron Energy Phoenix zapewnia napięcie czysto sinusoidalne. Oznacza to, że jest ono dokładnie takie samo jak w gniazdku elektrycznym. Dzięki temu możliwe jest podłączanie każdego rodzaju urządzeń elektrycznych takich jak komputery, drukarki, silniki elektryczne i wiele innych bez obawy, o nieprawidłowe działanie lub wręcz uszkodzenie sprzętu. Przetwornice Victron Energy realizują napięcie sinusoidalne za pomocą wbudowanego transformatora a nie tak jak większość innych przetwornic za pomocą układu elektronicznego.

Parametry / Model	Phoenix 24/1200Va
Moc ciągła przy 25C / 40V	1000W / 850W
Moc chwilowa	2200W
Napięcie wejściowe	9,2V - 17V
Odłączenie przy niskim napięciu (regulowane)	9,3V
Alarm o niskim poziomie akumulatora (regulowane)	10,9V
Sprawność maksymalna [%]	91%
Pobór mocy bez obciążenia	8W
Pobór mocy bez obciążenia ECO	1,5W
Rodzaj zabezpieczenia
Zabezpieczenie przed zwarciem na wyjściu	tak
Zabezpieczenie przed przeciążeniem	tak
Ostrzeganie przed zbyt niskim i wysokim napięciem baterii	tak
Ostrzeganie przed zbyt wysoką temperaturą	tak
Inne parametry
Poziom szczelności	IP21
Dedykowany przewód DC	10mm2
Waga urządzenia	7,4 kg
Wymiary (wys x szerokość x dłogość)	117 x 232 x 362 mm
Zdalny wyłącznik ON/OFF	tak
Norma bezpieczeństwa	EE-IEC 60335-1 / EN-IEC62109-1

​

Złącze szeregowe MC4

Do każdego zestawu dołączamy komplet złącz MC4 umożliwiających wykonanie hermetycznego połączenia panela słonecznego z regulatorem ładowania. Sprzedawana przez nas panele wyposażone są firmowo w złącza MC4 umożliwiające łatwe i szybkie połączenie instalacji. Zastosowanie złącza MC4 gwarantuje bezstratne energetycznie połączenie oraz możliwość szybkiego rozłączenia panela słonecznego od układu w razie potrzeby. Jeżeli potrzebne są inne złącza lub ich większa ilość można dokupić je tutaj (złącza PV)

Przewód solarny
do połączenia instalacji
2.5mm2/4mm2 - 5m

Do naszych zestawów dołączamy przewód umożliwiający wykonanie połączenia panela słonecznego do regulatora. Na przewodzie zaciśnięty jest konektor MC4 umożliwiający sprawne połączenie panela do regulatora ładowania. Dla zestawów zawierających akumulator na drugim końcu przewodów zarabiamy konektor do klem akumulatora. Po przecięciu przewodu można wykonać połączenie z panela do regulatora i z regulatora do akumulatora.

Zestawy z panelami 5W do 50W posiadają przewód LGY o przekroju 2.5 mm2. Zestawy z większymi panelami słonecznymi wyposażone są w przewód solarny odporny na promienie UV w podwójnej izolacji o średnicy 4 mm2. W każdym zestawie znajduje się 5 metrów przewodu czarnego oraz 5 metrów przewodu czerwonego. Możliwe jest przedłużenie przewodu dokupując go tutaj (przewody solarne) w/g zasady. 2 m = 1 metr czerwonego i 1 metr czarnego. Zakupiony przewód zsumujemy i wykonamy żądaną odległość wraz z zaciśnięciem końcowej.
