Zestaw napęd automatyczny do bram skrzydłowych GENIUS MISTRAL 400 (2x siłownik + 3x pilot + moduł radiowy + centrala + fotokomór

Uniwersalne rozwiązanie dla bram skrzydłowych do 8m (dla skrzydła o długości do 4m)!

rofesjonalny, gotowy do montażu zestaw do automatyzacji bramy z dwoma skrzydłami rozwiernymi. Idealne rozwiązanie dla bram dwuskrzydłowych zlokalizowanych we wspólnotach mieszkaniowych oraz obiektach biurowych. Maksymalna długość jednego skrzydła wynosi 4 metry, zaś światło przejazdu 8 metrów.

Dwa mocne siłowniki są samoblokujące dzięki czemu nie wymagają stosowania dodatkowych zamków. Aluminiowy korpus został dodatkowo zabezpieczony powłoką ochronną. Przewody zostały wyprowadzone poziomo, co pozwala na montaż napędu bardzo blisko powierzchni ziemi. Produkt posiada system bezpieczeństwa PROcoder (z centralą sterującą Brain 19) oraz bardzo mocny silnik 300W.

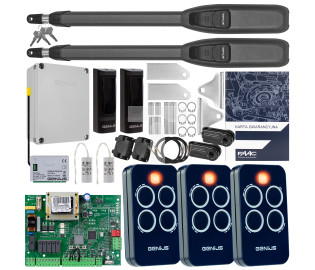

Zawartość zestawu (kompletny, gotowy do montażu):

• Siłowniki elektromechaniczne MISTRAL 400 (2 sztuki)
• Centrala sterująca BRAIN 19
• Obudowa do centrali sterującej (IP55)
• Moduł radiowy 2-kanałowy XF 433MHz BRAVO
• Piloty 4-kanałowe ECHO TX4 433MHz (3 sztuki, zasięg 200m)
• Fotokomórki bezpieczeństwa VEGA (1szt nadawcza, 1szt odbiorcza, zasięg 20m)
• Elementy montażowe
• Klucz awaryjnego wysprzęglenia (2 sztuki)
• Kondensatory rozruchowe (2 sztuki)
• Karta gwarancyjna FAAC Polska
• Instrukcja montażowa

Najważniejsze zalety:

• Niezwykle łatwy montaż i pewne działanie

Ze względu na swoją tubową konstrukcję i sposób mocowania siłowników do bramy napęd MISTRAL 400 jest szybki i łatwy w montażu, bez konieczności wykonywania kosztownych modernizacji adoptujących. Dobry punkt podparcia bramy gwarantuje pewne blokowanie po zamknięciu nawet w przypadku szerokich bram.

• Bardzo wysoki poziom bezpieczeństwa

Centrala obsługuje specjalny system bezpieczeństwa PROcoder (przy jego pomocy wykrywa położenie kątowe i prędkość przemieszczania skrzydła oraz jest w stanie określić obecność przeszkody) oraz pozwala na spowolnienie otwierania i zamykania bramy. Dodatkowym zabezpieczeniem są fotokomórki. W przypadku awarii mechanizm umożliwia odblokowanie skrzydeł bramy i obsługę ręczną.

• Minimalne koszty funkcjonowania przy bardzo wysokiej niezawodności

Koszt obsługi napędu elektromechanicznego MISTRAL 400 jest bardzo niski. Urządzenie pracuje niezawodnie w każdych warunkach atmosferycznych, także zimą (zakres temperatur zewnętrznych -20°C do +55°C). Aluminiowa obudowa z dwiema powłokami farby, zapewnia dłuższą żywotność.

Siłowniki elektromechaniczne MISTRAL 400 (2 sztuki)

• Napęd elektromechaniczny z silnikiem 230V
• Odblokowanie awaryjne za pomocą przyjaznej dla użytkownika dźwigni oraz spersonalizowanego klucza
• Solidna przekładnia wykonana z brązu
• Spowolnienie otwierania i zamykania
• Przewody z dławikami wyprowadzone poziomo, co pozwala na montaż napędu bardzo blisko powierzchni ziemi
• Korpus aluminiowy zabezpieczony podwójną powłoką ochronną, gwarantującą wyższą odporność na działanie czynników atmosferycznych

Specyfikacja:

• Maks. szerokość skrzydła: 4m
• Częstotliwość użytkowania: S3 - 30%
• Zasilanie: 230V
• Silnik elektryczny: 230V
• Moc znamionowa: 300W
• Pobór prądu: 1,3A
• Zabezpieczenie termiczne: 140°C
• Kondensator: 8μF
• Siła ciągu: 300 daN
• Skok siłownika: 400 mm
• Prędkość maksymalna: 1,6 cm/sek
• Częstotliwość używania przy 20°C: S3-30%
• Temperatura otoczenia pracy: -20 +55°C
• Stopień ochrony: IP54
• Wymiary: 935 x 155 x 107 mm
• Waga: 8 kg

Centrala sterująca BRAIN 19

• Moduł elektroniczny przeznaczony do sterowania jednym lub dwoma silnikami o zasilaniu 230V i łącznej mocy 800W
• Programowanie - przy pomocy wyświetlacza i dedykowanych przycisków, posiada dwa menu: podstawowe i zaawansowane
• Bus G-Way - do modułu można podłączyć urządzenia GENIUS Bus G-Way (fotokomórki, listwy czujnikowe, enkodery i urządzenia sterujące)
• System radiowy - wyposażony w zintegrowany dwukanałowy system dekodowania, który pozwala na zapisanie w pamięci, różnego rodzaju pilotów poprzez dodanie zaledwie jednego modułu radiowego
• Enkoder - można podłączyć akcesoryjny enkoder PROcoder, za pomocą którego moduł wykrywa położenie kątowe i prędkość przemieszczania skrzydła oraz jest w stanie określić obecność przeszkody.
• Spowolnienia wyłączników krańcowych - możliwość spowolnienia w pobliżu pozycji otwartej i zamkniętej, aby ograniczyć siły bezwładności i zmniejszyć wibracje bramy podczas zatrzymywania

Specyfikacja:

• Napięcie zasilania sieciowego 207-253V~ 50/60Hz
• Moc maksymalna stand-by: 4.3W
• Maksymalna moc silników: 800W łącznieMaksymalne natężenie prądu osprzętu: 24V 500mA, Bus G-Way 500mA
• Maksymalne napięcie lampy sygnalizacyjnej: 230V~ 60W max
• Temperatura otoczenia podczas pracy: -20°C do 55°C

Moduł radiowy 2-kanałowy XF 433MHz BRAVO

• Praca na częstotliwości 433,9 MHz (wydajny system odporny na zakłócenia)
• Dwa kanały (całkowite otwarcie i funkcja furtki)
• Pojemność do 256 pilotów
• Kodowanie automatyczne Rolling Code (dynamicznie, losowo zmieniane - 70 bilionów kombinacji)
• Wbudowana antena zwiększająca zasięg pilota
• Przeznaczony do pracy z centralami GENIUS

Piloty 4-kanałowe ECHO TX4 433MHz (3 sztuki)

• Praca na częstotliwości 433,9 MHz (wydajny system odporny na zakłócenia)
• Cztery kanały
• Zasięg 40-200 metrów
• Sygnał wysyłany z pilota zabezpieczony jest algorytmem Rolling Code (kodowanie dynamicznie, losowo zmieniane - 70 bilionów kombinacji)
• Wytrzymała obudowa
• Każdy pilot wyposażony jest w baterię (12 VDC)
• Przeznaczone do pracy z odbiornikami GENIUS

Fotokomórki bezpieczeństwa VEGA (1szt nadawcza, 1szt odbiorcza)

• Do instalacji natynkowej na słupkach lub na kolumnie
• Fotokomórka kierunkowa samonastawna
• Zasięg działania: 20m
• Automatyczne ustawianie w osi (samonastawna)
• Wymiary: 41x130x42 mm
• Pobór mocy przez parę fotokomórek: 50mA
• Stopień ochrony: IP54
• Zasilanie 24 VAC/VDC
• Wyposażone w nadajnik i odbiornik modulowanych promieni podczerwonych
• Przeznaczone do pracy z centralami GENIUS

Obudowa do centrali sterującej

• Klasa szczelności IP55 (ochrona przed strugą wody laną na obudowę z dowolnej strony
• Przeznaczona do użytku zewnętrznego
• Zamknięcie pokrywy: 4 śruby samogwintujące
• Wykonana z solidnego tworzywa sztucznego
• Szerokość 19,5 cm, długość 25,5 cm

Okablowanie

W naszym sklepie znajdą Państwo również niezbędne do montażu napędu okablowanie (do zakupienia osobno, brak w tym zestawie):

• Przewód koncentryczny RG58 (połączenie między anteną, a odbiornikiem radiowym)
• Przewód telekomunikacyjny XzTKMXpw 2x2x0,5 (podłączenie fotokomórek)
• Przewód prądowy YKY 3x1,5 (połączenie z domu do napędu)
• Przewód sterowniczy BIT500 Black FR 4x1,5 (połączenie między dwoma napędami na obydwu skrzydłach)
• Przewód prądowy OMY 2x0,75 czarny (podłączenie zasilania do lampy)
• Peszel zewnętrzny RKGL lub RKGS (dodatkowa osłona przewodów)
