Pojedyńcze lub wielofunkcyjne przekaźniki czasowe RE17 Schneider Electric

Podpis zdjęcia

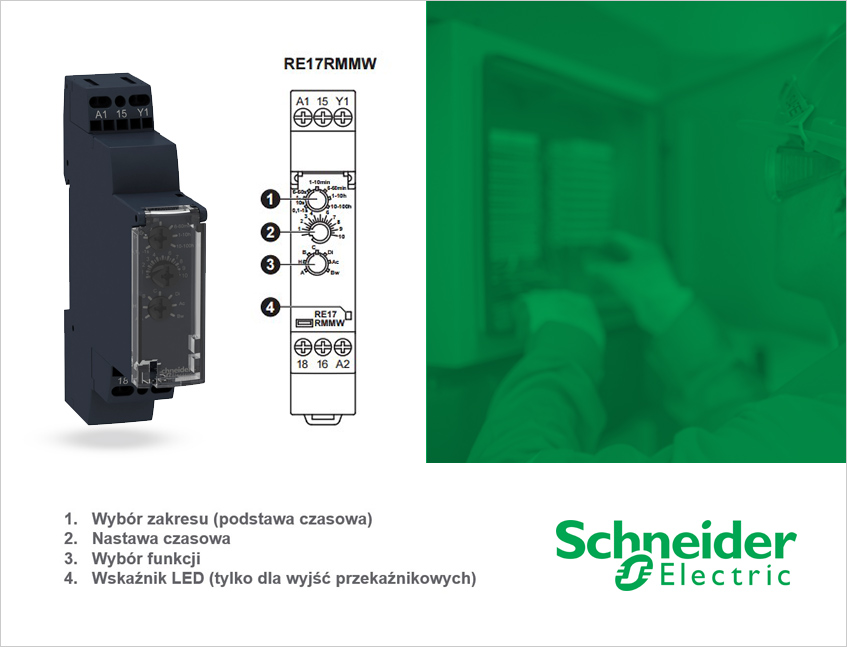

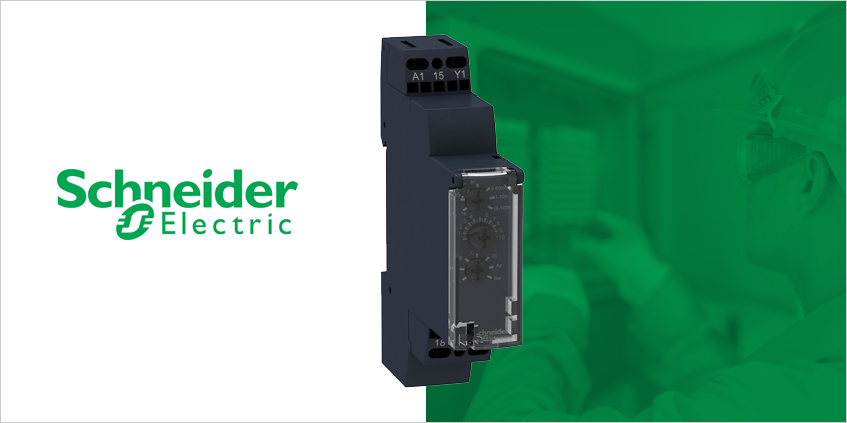

Przekaźniki czasowe są przeznaczone do systemów automatyki przemysłowej, gdzie sterują wydarzeniami za pomocą zamykania, i otwierania styków przed, w trakcie lub po określonym przedziale czasowym. Przekaźniki z serii RE17 to niewielkie modułowe urządzenia o długości 17,5 mm, montowane na szynie DIN.
linia
RE17 – przekaźniki czasowe

Ich instalacja jest szybka i łatwa dzięki jasnym i czytelnym schematom okablowania z boku produktu. Liczne wyjścia do wyboru, jak również możliwość połączenia za pomocą zacisków śrubowych lub sprężynowych wzbogacają możliwości tej gamy.

Podpis zdjęcia

Opis przekaźników czasowych RE17

• Napięcie zasilania: 24...240 VAC, 12...24 VDC
• Funkcje: A, At, B, C, H, Ht, D, Di, Ac, Bw, L, Li (opis funkcji znajduje się poniżej)
• Zakres czasowy: 1s...100h (w zależności od modelu)
• Wyjście przekaźnikowe: 1C/O, 8A, 100k cykli elektrycznych
• Wyjście tranzystorowe: 0,7A
• Częstotliwość zasilania: 50/60 Hz +/- 10 %
• Szerokość: 17.5mm

Wyjście półprzewodnikowe

• Wielofunkcyjne, 1 lub 2 funkcyjne
• Wielozakresowe (7 zakresów do wyboru)
• Wielonapięciowe
• Wyjście półprzewodnikowe: 0,7 A
• Zaciski śrubowe

Wyjście przekaźnikowe, 1 styk CO

• Jedno lub dwufunkcyjne
• Wielozakresowe (7 zakresów do wyboru)
• Wielonapięciowe
• 1 wyjście przekaźnikowe 8 A
• Zaciski śrubowe lub sprężynowe
• Wskaźnik stanu LED
• Opcja równoległego zasilania obciążenia
• 3-przewodowy czujnik kontroli

Funkcje modułowych przekaźników czasowych RE17

W zależności od konkretnego modelu przekaźniki kontrolne RE17 realizują funkcje:

A - Opóźnienie załączenia
Ac - Opóźnienie załączenia i rozłączenia – z sygnałem kontrolnym
At - Opóźnienie załączenia przekaźnika z sygnałem pauzy/sumowania
B - Pojedynczy interwał przekaźnika z sygnałem sterującym
Bw - Podwójny interwał przekaźnika z sygnałem sterującym
C - Opóźnienie odłączenia przekaźnika z sygnałem sterującym
D - Symetryczne pulsowanie przekaźnika (start pulsowania-wył)
Di - Symetryczne pulsowanie przekaźnika (start pulsowania-wł)
H - Przekaźnik interwałowy
Hi - Przekaźnik interwałowy pauza/sumowanie z sygnałem kontrolnym
L - Asymetryczne pulsowanie przekaźnika (start pulsowania-wył)
Li - Asymetryczne pulsowanie przekaźnika (start pulsowania-wł)
Dokładny opis funkcji czasowych wraz z przebiegami czasowymi znajduje się w katalogu.

Dodatkowe funkcje przekaźników czasowych RE17

• Wyposażone są we wskaźnik LED sygnalizujący status, co ułatwia i przyspiesza pracę
• Wielofunkcyjne przekaźniki RE17 posiadają zamykaną przezroczystą pokrywę, która zabezpiecza przed niepożądaną zmianą ustawień nastaw
• Te przekaźniki modułowe montowane są w prosty i wygodny sposób na szynie DIN
• Posiadają kompaktowe wymiary – 17.5 mm szerokości

Przykładowe zastosowania modułowych przekaźników czasowych RE17

Przekaźniki czasowe znajdują szereg zastosowań w wybranych aplikacjach:
• Maszyny: pojedyncze maszyny, automatyka przemysłowa i procesowa
• Budynki: sterowanie oświetleniem, roletami oraz dostępem do drzwi
• Segment wodny: systemy pomp i nawadniania
• HVAC: wentylatory i centralne systemy wodne

Katalog: pobierz
Certyfikat: pobierz
Deklaracja zcgodności: pobierz

Dane techniczne

Głębokość [mm]

72

Liczba styków przełącznych

1

Rodzaj napięcia sterowniczego

AC/DC

Rodzaj połączenia elektrycznego

Połączenie śrubowe

Rodzaj styku

Pojedyńczy

Szerokość [mm]

17.5

Wysokość [mm]

90

Znamionowe napięcie sterowania Us dla AC 50 Hz [V]

24 – 240

Znamionowe napięcie sterowania Us dla AC 60 Hz [V]

24 – 240

Znamionowe napięcie sterowania Us dla DC  [V]

12 - 24

Częstotliwość zasilania [Hz]

50/60 +/-5%

Zakres jednostki czasu [s]

0.1 - 3600000


Dane techniczne

GŁĘBOKOŚĆ

72 mm

SZEROKOŚĆ

17.5 mm

WYSOKOŚĆ

90 mm

MAKSYMALNA DOZWOLONA ZWŁOKA CZASOWA PRZY PODANIU ZASILANIA

100 ms

Liczba styków przełącznych

1

LICZBA STYKÓW ROZWIERNYCH

0

LICZBA STYKÓW ZWIERNYCH

0

ZAKRES NASTAWY CZASU

0.1s – 100h

ZNAMIONOWE NAPIĘCIE STEROWANIA US DLA AC 50 HZ

24 – 240 V

ZNAMIONOWE NAPIĘCIE STEROWANIA US DLA AC 60 HZ

24 - 240 V

ZNAMIONOWE NAPIĘCIE STEROWANIA US DLA DC

12 - 24 V

DO MONTAŻU NA SZYNIE TH

Tak

RODZAJ POŁĄCZENIA ELEKTRYCZNEGO

Połączenie śrubowe

Częstotliwość zasilania

50/60 Hz +/- 5%

RODZAJ NAPIĘCIA STEROWANIA

AC/DC

Nominalny prąd wyjsciowy dla wyjścia przekaźnikowego

8A

Nominalny prąd wyjsciowy dla wyjścia półprzewodnikowego

0,7A
