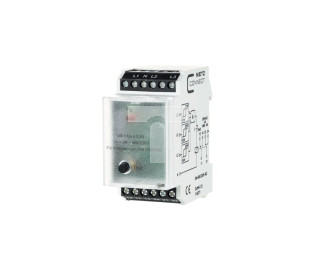

Przekaźnik monitorowania spadku napięcia 3F DUW-C12 METZ Connect

Monitorowanie spadku napięcia w sieciach trójfazowych (każda faza względem przewodu neutralnego) ze stałą wartością progową, stałą histerezą i zintegrowanym przyciskiem testowym. Został specjalnie opracowany do systemów oświetlenia awaryjnego zgodnie z normą DIN VDE 0108. Urządzenie może również służyć do monitorowania jednej fazy. Wszystkie nieużywane wejścia muszą być podłączone do podłączonej fazy. Jeśli występuje napięcie wsteczne spowodowane przez odbiorcę, które jest większe niż ustawiona wartość progowa, nie ma komunikatu o błędzie. Dobra wiadomość: Przekaźnik jest podniesiony (styki 11-14 i 21-24 zamknięte), dioda LED nie świeci. Komunikat o błędzie: Przekaźnik odpadł (styki 11-14 i 21-24 otwarte), dioda LED świeci. Naciśnięcie przycisku: przekaźnik odpada (styki 11-14 i 21-24 rozwarte), dioda LED zapala się.

Połączenie za pomocą zacisków śrubowych
