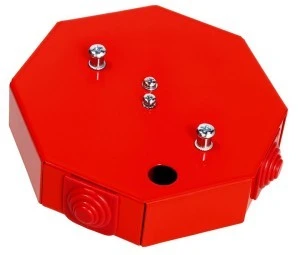

Puszka instalacyjna przeciwpożarowa PIP‑3AN ppoż E90 rozgałęźna z 4x4mm2

Wysokiej jakości, certyfikowana puszka instalacyjna do stosowania w systemach sygnalizacji pożaru. Przeznaczona do podłączania sygnalizatorów (np. typu SO-Pd11, SO-Pd12, SAOZ-Pk2, SA-K5N, SA-K7N, SG-Pgw2 oraz innych), głośników systemów rozgłaszania przewodowego (DSO), klap dymnych itd. Zadaniem puszki jest zapewnienie ciągłości linii sygnałowej po spaleniu się sygnalizatora i niedopuszczenie do wyeliminowania z działania sygnalizatorów znajdujących się poza strefą pożaru.

Puszka PIP-3AN posiada dokumenty wydane przez CNBOP-PIB:

• krajowy certyfikat stałości właściwości użytkowych nr. 063-UWB-0194
• krajowa ocena techniczna nr. CNBOP-PIB-KOT-2019/0113-3704 wydanie 2

Główne zalety:

• Przebadana przez CNBOP-PIB
• Do stosowania w systemach sygnalizacji pożaru
• Posiada odporność ogniową E90 (klasa zachowania funkcji odpowiadająca 90-cio minutowemu zapewnieniu zasilania lub sterowania w warunkach pożaru)
• Wyposażona w nowe typoszeregi
• Możliwość zastosowania przewodów ognioodpornych o większym przekroju
• Kompatybilna z przewodami typu: HDGS, NHXH, N2XH, YnTKSY, YnTKSYekw, HTKSH, HTKSHekw, BiTflame, itp.
• Przeznaczona do podłączenia sygnalizatorów, głośników systemów rozgłaszania przewodowego (DSO), klap dymowych itd.

Ułatwiony montaż:

1. Brak docisków (trzymaczy) kabla
2. Wyrównanie wysokości „wejścia kabla” z zaciskiem kostki ceramicznej
3. Przepusty kablowe wsuwane od góry
4. Ulepszona konstrukcja przepustów - proste ścięcie ścinaki dopasowuje otwór przepustu do średnicy wprowadzanego przewodu

Opis konstrukcji:

Puszka instalacyjna PIP-3AN do systemów pożarowych została wykonana z blachy pokrytej czerwoną farbą proszkową. Zawiera kostki ceramiczne oraz osobne zaciski do podłączenia wejść linii zasilającej i synchronizacyjnej, osobne do podłączenia wyjść linii zasilającej i synchronizacyjnej, a także osobne do podłączenia linii zasilającej sygnalizatora poprzez bezpieczniki i linii synchronizacyjnej. Z tyłu znajdują się dwa otwory do mocowania przy pomocy metalowych kołków do sufitu lub ściany. Obudowa charakteryzuje się przelotowym prostym i kątowym (90˚) sposobem prowadzenia linii sygnalizacyjnej.

Puszka instalacyjna PIP-3AN składa się z dwóch torów puszki PIP-1AN.

Specyfikacja:

• Napięcie zasilania: max. 400V AC
• Bezpiecznik: nie
• Zakres prądowy: max. 16 A
• Maksymalna średnica kabla instalacyjnego: Ø 19 mm
• Maksymalny przekrój przewodu: 4 mm²
• Stopień ochrony: IP20
• Wymiary: 121 x 121 x 28 mm
• Wymiary z przepustami: 137 x 124 x 28 mm
• Waga: 350 g
• Współpracujący sygnalizator: SO-Pd11, SO-Pd12, SAOZ-Pk2, SA-K5N, SA-K7N, SG-Pgw2
• Schemat podłączenia: na zdjęciu obok
